284517-6
数据手册.pdfTE Connectivity(泰科)
连接器与适配器
284517-6中文资料参数规格
技术参数
触点数 6
触点电镀 Tin
排数 1
易燃性等级 UL 94 V-0
针脚数 6
带凸肩 Yes
额定电流Max 11A/触头
额定电压Max 300 VAC
封装参数
安装方式 Through Hole
外形尺寸
高度 9.2 mm
物理参数
外壳颜色 Green
颜色 Green
触点材质 Phosphor Bronze
工作温度 -40℃ ~ 110℃
外壳材质 Nylon 6/6
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
284517-6引脚图与封装图

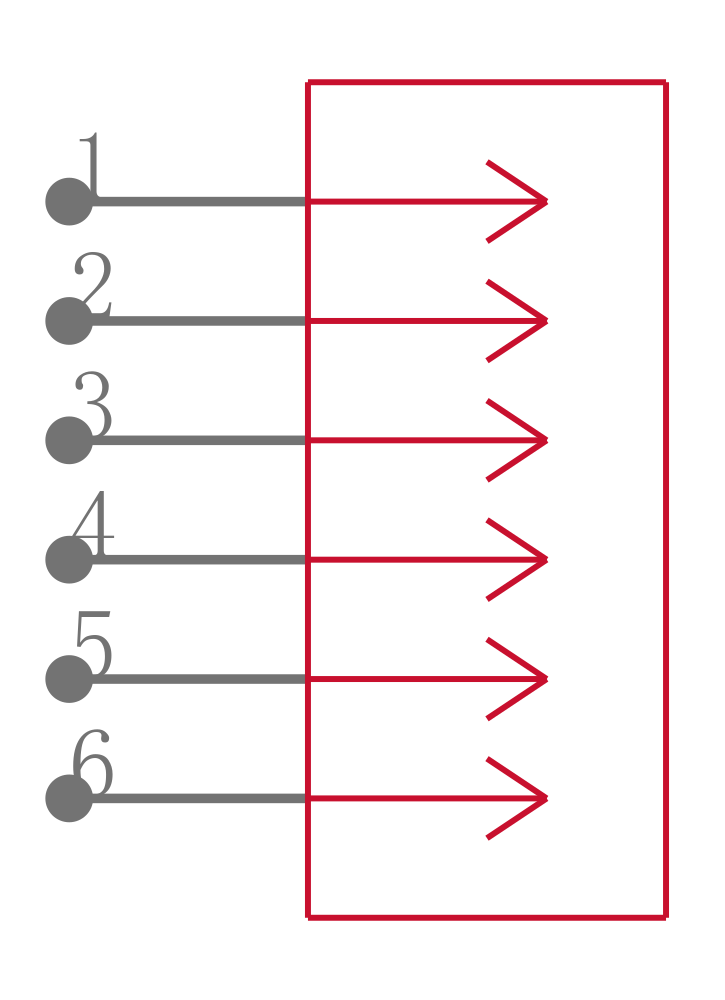

284517-6引脚图

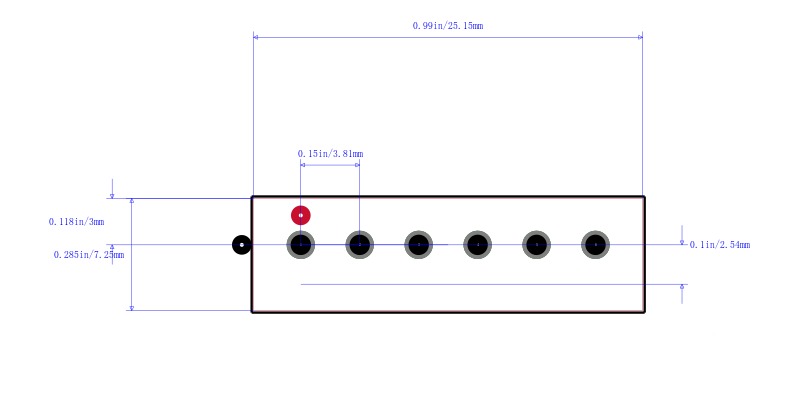

284517-6封装图

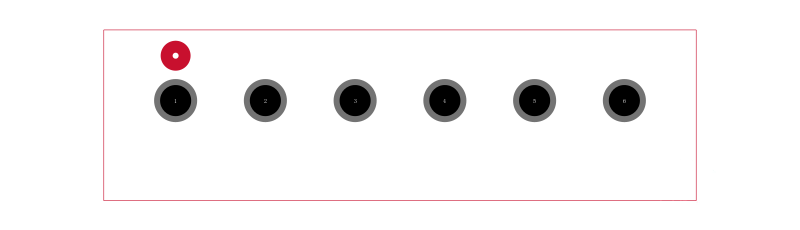

284517-6封装焊盘图
在线购买284517-6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 284517-6 | TE Connectivity 泰科 | Conn Wire to Board HDR 6POS 3.81mm Solder ST Thru-Hole | 搜索库存 |
替代型号284517-6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 284517-6 品牌： TE Connectivity 泰科 封装： 6Position | 当前型号 | Conn Wire to Board HDR 6POS 3.81mm Solder ST Thru-Hole | 当前型号 |
| 型号： 1803468 品牌： 菲尼克斯 封装： 6Position 3.81mm 8A Male | 功能相似 | PHOENIX CONTACT 1803468 线至板连接器, MCV系列, 6 触点, 针座, 3.81 mm, 通孔安装, 1 排 | 284517-6和1803468的区别 |
