TRACOPOWER THN 15-1212 直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定、可调节, 通孔安装, 15 W, 12 V, 1.3 A
Traco 15W 单输出调节隔离直流到直流转换器 - THN15 系列
15W 单输出调节隔离高性能直流到直流转换器模块具有高功率密度、紧凑设计和宽输入电压范围。 这些高性能直流到直流转换器模块高效，工作温度范围 -40°c 至 +85°C（额定值会降低）。 这些直流到直流转换器模块的典型应用包括移动设备、仪器仪表、通信及工业电子中的分布式供电架构。

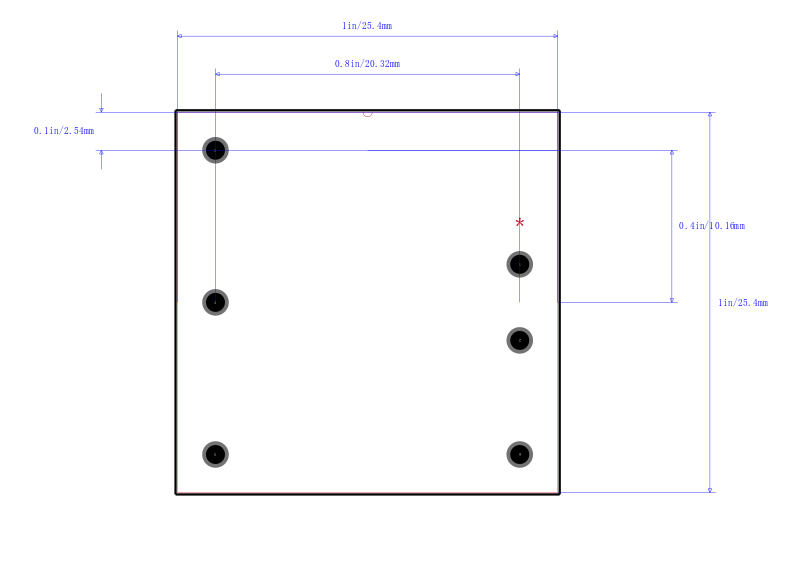

高功率密度，超微型 25.4x25.4x9.9mm 封装
2:1 宽输入电压范围
调节输出
可使用外部变阻器调整输出电压
1.5kV 输入/输出隔离
效率高达 88%
低脉动和低噪声
内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部电容器
远程开/关
过压、过载和短路保护
屏蔽金属外壳，带绝缘基板
工业标准引脚

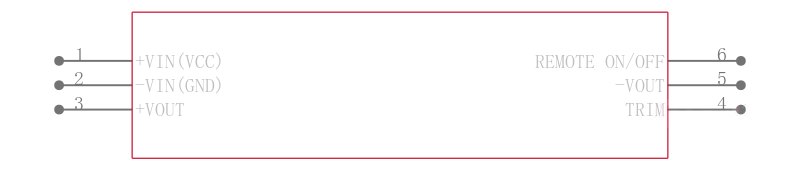

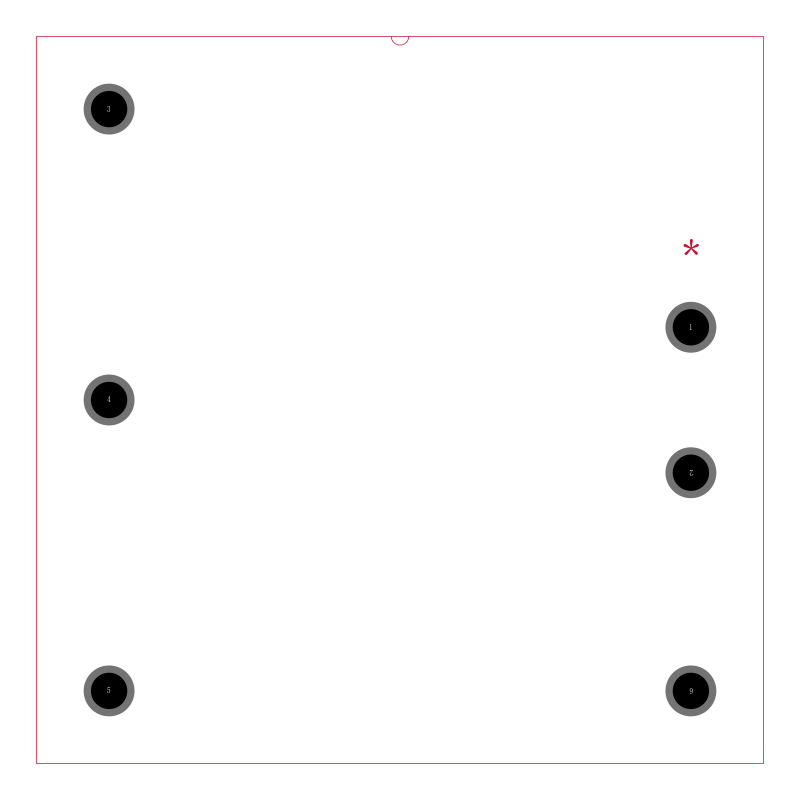

连接数据
---
引脚 | 单输出
1 | +Vin Vcc
2 | -Vin GND
3 | +V 输出
4 | 微调
5 | \- V 输出
6 | 远程开/关
### 注
在 70°C 以上，每 °C 降低 3% 特性。
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
有关配套散热器，请参见库存号 745-1247
配套共模扼流圈：
THN 15-12xx：请参见库存号 745-1196
THN 15-24xx 和 THN 15-48xx 请参见库存号 745-1187
### 认可
CSA
### 标准
EN 60950-1，UL 60950-1，IEC 60950-1
