TLW-103-05-T-D
数据手册.pdfSamtec(申泰电子)
连接器
TLW-103-05-T-D中文资料参数规格
技术参数
触点数 6
极性 Male
触点电镀 Tin
额定电流 5.2A/触头
排数 2
针脚数 6
额定电流Max 5.2A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 7.62 mm
宽度 5.03 mm
高度 4.19 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLW-103-05-T-D引脚图与封装图

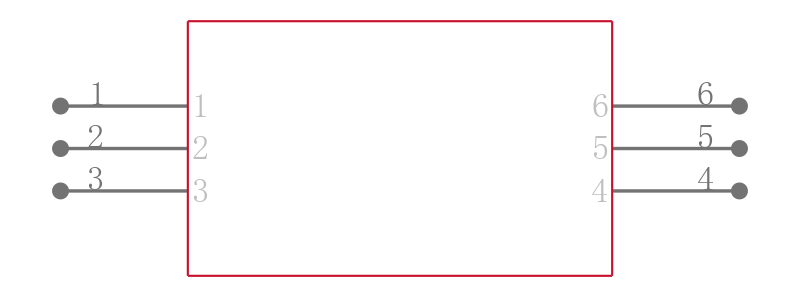

TLW-103-05-T-D引脚图
TLW-103-05-T-D封装图

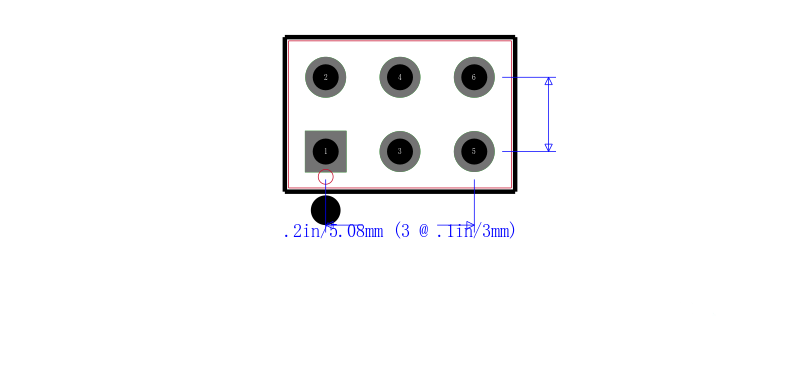

TLW-103-05-T-D封装焊盘图
