TS912AIN

TS912、TS912A、TS914、TS914A,低功耗,带有 CMOS 输入运算放大器轨对轨输入和输出电压范围 2.7 V 至 16 V 的单路(或双路)电源操作 低输入偏置电流:通常为 1 pA 低输入偏置电压:最大 5 mV(A 级) 指定用于 600Ω 和 100Ω 负载 ### 运算放大器,STMicroelectronics

CMOS 放大器 电路 满摆幅 8-DIP


得捷:
IC CMOS 2 CIRCUIT 8MINI DIP


欧时:
### TS912、TS912A、TS914、TS914A,低功耗,带有 CMOS 输入运算放大器轨对轨输入和输出电压范围 2.7 V 至 16 V 的单路(或双路)电源操作 低输入偏置电流:通常为 1 pA 低输入偏置电压:最大 5 mV(A 级) 指定用于 600Ω 和 100Ω 负载 ### 运算放大器,STMicroelectronics


艾睿:
OP Amp Dual GP R-R I/O


富昌:
TS912 Series 16 V 1.4 MHz Rail to Rail CMOS Dual Operational Amplifier - DIP-8


DeviceMart:
IC OP AMP R-R DUAL 8-DIP


Win Source:
IC OPAMP GP 1.4MHZ RRO 8DIP


TS912AIN中文资料参数规格
技术参数

供电电流 400 µA

电路数 2

通道数 2

共模抑制比 60 dB

转换速率 400 mV/μs

增益频宽积 1.4 MHz

输入补偿电压 5 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 1.4 MHz

电源电压Max 16 V

电源电压Min 2.7 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TS912AIN引脚图与封装图

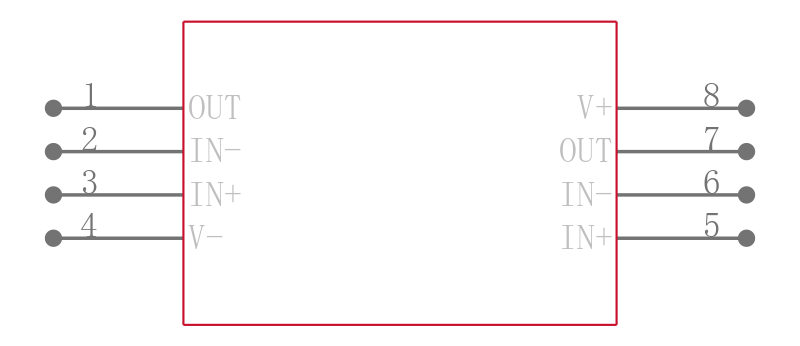

TS912AIN引脚图

TS912AIN引脚图

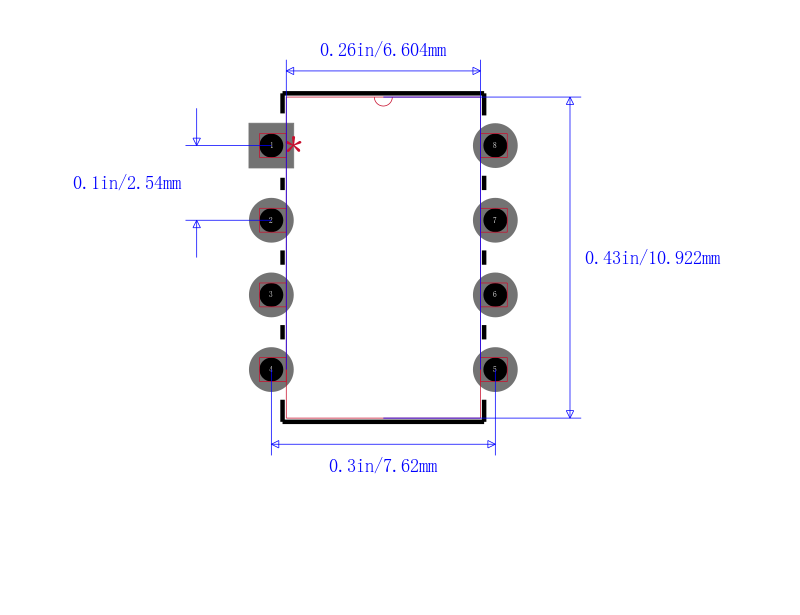

TS912AIN封装图

TS912AIN封装图

TS912AIN封装焊盘图

TS912AIN封装焊盘图

在线购买TS912AIN
型号 制造商 描述 购买
TS912AIN ST Microelectronics 意法半导体 TS912、TS912A、TS914、TS914A,低功耗,带有 CMOS 输入运算放大器 轨对轨输入和输出电压范围 2.7 V 至 16 V 的单路(或双路)电源操作 低输入偏置电流:通常为 1 pA 低输入偏置电压:最大 5 mV(A 级) 指定用于 600Ω 和 100Ω 负载 ### 运算放大器,STMicroelectronics 搜索库存
替代型号TS912AIN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TS912AIN

品牌: ST Microelectronics 意法半导体

封装: DIP 8Pin 400mV/us

当前型号

TS912、TS912A、TS914、TS914A,低功耗,带有 CMOS 输入运算放大器轨对轨输入和输出电压范围 2.7 V 至 16 V 的单路(或双路)电源操作 低输入偏置电流:通常为 1 pA 低输入偏置电压:最大 5 mV(A 级) 指定用于 600Ω 和 100Ω 负载 ### 运算放大器,STMicroelectronics

当前型号

型号: TS912AID

品牌: 意法半导体

封装: SOIC 8Pin 400mV/us

功能相似

轨至轨CMOS双路运算放大器 Rail-to-rail CMOS dual operational amplifier

TS912AIN和TS912AID的区别

型号: TS3V912AIN

品牌: 意法半导体

封装:

功能相似

DUAL OP-AMP, 7000uV OFFSET-MAX, 0.8MHz BAND WIDTH, PDIP8, PLASTIC, DIP-8

TS912AIN和TS3V912AIN的区别
