TL081ACN

通用JFET单通道运算放大器 General purpose JFET single operational amplifiers

J-FET 放大器 电路 - 8-DIP


得捷:
IC OPAMP JFET 1 CIRCUIT 8DIP


贸泽:
运算放大器 - 运放 Single Gen Purp JFET


艾睿:
Increase functionality to your control circuit with this general purpose amplifier TL081ACN OP amp from STMicroelectronics. Its maximum power dissipation is 680 mW. Its typical dual supply voltage is ±5|±9|±12|±15 V, with a minimum of ±3 V and maximum of ±18 V. This op amp has a minimum operating temperature of 0 °C and a maximum of 70 °C. This device is made with bifet technology. This device uses dual power supplies. It has a single channel per chip.


安富利:
OP Amp Single GP ±18V 8-Pin PDIP Tube


Win Source:
IC OPAMP JFET 4MHZ 8DIP


TL081ACN中文资料参数规格
技术参数

供电电流 1.4 mA

电路数 1

通道数 1

耗散功率 680 mW

共模抑制比 80 dB

转换速率 13.0 V/μs

增益频宽积 4 MHz

输入补偿电压 3 mV

输入偏置电流 20 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 680 mW

共模抑制比Min 80 dB

电源电压Max 36 V

电源电压Min 6 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TL081ACN引脚图与封装图

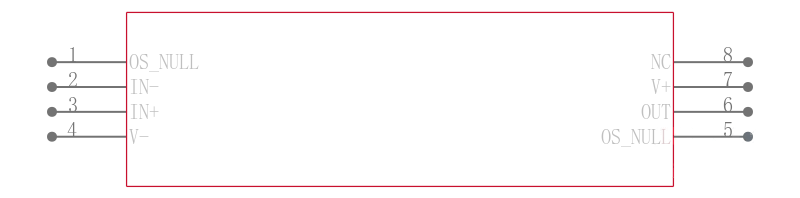

TL081ACN引脚图

TL081ACN引脚图

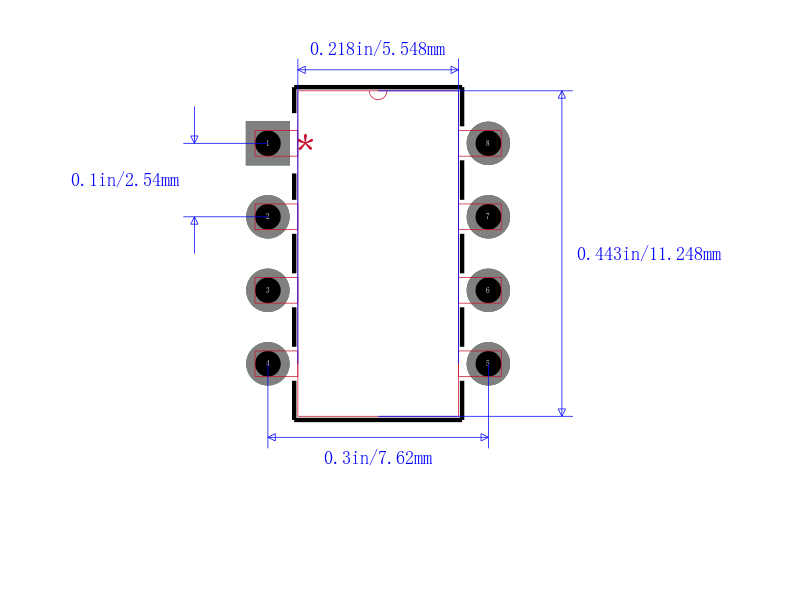

TL081ACN封装图

TL081ACN封装图

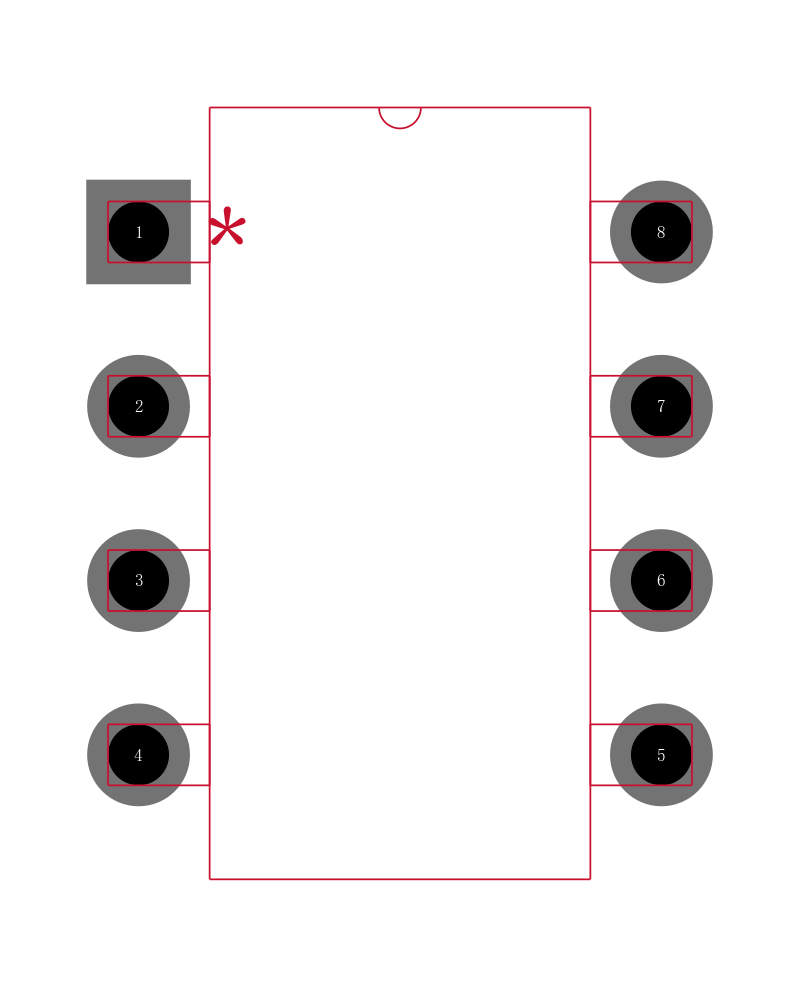

TL081ACN封装焊盘图

TL081ACN封装焊盘图

在线购买TL081ACN
型号 制造商 描述 购买
TL081ACN ST Microelectronics 意法半导体 通用JFET单通道运算放大器 General purpose JFET single operational amplifiers 搜索库存
替代型号TL081ACN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TL081ACN

品牌: ST Microelectronics 意法半导体

封装: DIP 8Pin

当前型号

通用JFET单通道运算放大器 General purpose JFET single operational amplifiers

当前型号

型号: LM392N/NOPB

品牌: 德州仪器

封装: SOIC 8Pin 2Channel

功能相似

TEXAS INSTRUMENTS  LM392N/NOPB  单运算放大器

TL081ACN和LM392N/NOPB的区别

型号: LM392N

品牌: 德州仪器

封装: SOIC 50nA 2Channel 8Pin

功能相似

TEXAS INSTRUMENTS  LM392N  运算放大器, 双路, 1 MHz, 2个放大器, ± 1.5V 至 ± 16V, DIP, 8 引脚

TL081ACN和LM392N的区别
