TL071IN

TL071IN

数据手册.pdf

TL071 系列 低噪声 JFET 单通道 运算放大器 - DIP-8

J-FET 放大器 电路 - 8-DIP


得捷:
IC OPAMP JFET 1 CIRCUIT 8DIP


艾睿:
The infinite open-loop gain, high input impedance and low output impedance of this general purpose amplifier TL071IN OP amp from STMicroelectronics produces a large amount of gain. Its maximum power dissipation is 680 mW. It has a maximum of ±18 V. This op amp has a minimum operating temperature of -40 °C and a maximum of 105 °C. This device uses dual power supplies. This device is made with bifet technology. It has a single channel per chip.


富昌:
TL071 系列 低噪声 JFET 单通道 运算放大器 - DIP-8


Win Source:
LOW NOISE J-FET SINGLE OPERATIONAL AMPLIFIERS


TL071IN中文资料参数规格
技术参数

供电电流 1.4 mA

电路数 1

通道数 1

共模抑制比 80 dB

转换速率 13.0 V/μs

增益频宽积 4 MHz

输入补偿电压 3 mV

输入偏置电流 20 pA

工作温度Max 105 ℃

工作温度Min -40 ℃

增益带宽 4 MHz

耗散功率Max 680 mW

共模抑制比Min 80 dB

电源电压Max 36 V

电源电压Min 6 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TL071IN引脚图与封装图
TL071IN引脚图

TL071IN引脚图

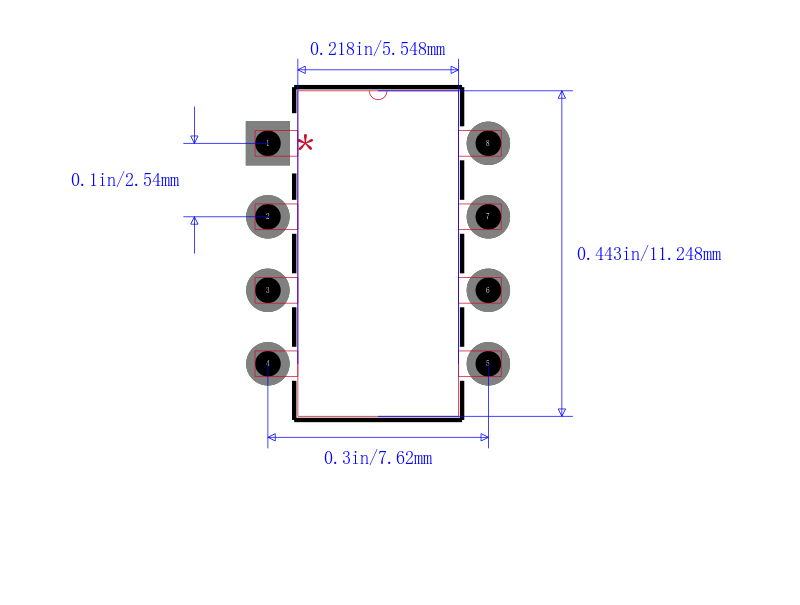

TL071IN封装图

TL071IN封装图

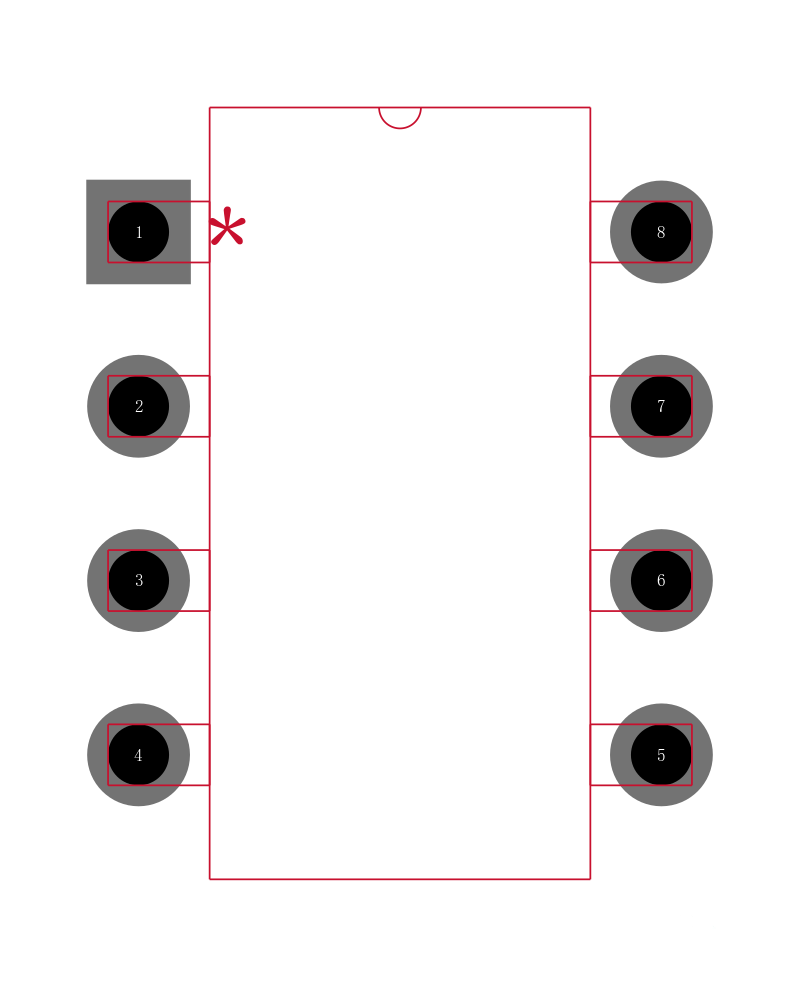

TL071IN封装焊盘图

TL071IN封装焊盘图

在线购买TL071IN
型号 制造商 描述 购买
TL071IN ST Microelectronics 意法半导体 TL071 系列 低噪声 JFET 单通道 运算放大器 - DIP-8 搜索库存
替代型号TL071IN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL071IN

品牌： ST Microelectronics 意法半导体

封装： DIP 14Pin 13V/us

当前型号

TL071 系列 低噪声 JFET 单通道 运算放大器 - DIP-8

当前型号

型号： TL071CP

品牌： 德州仪器

封装： DIP 3MHz 65pA 1Channel 8Pin

功能相似

JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。• 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments

TL071IN和TL071CP的区别

型号： TL071IP

品牌： 德州仪器

封装： DIP 3MHz 1Channel 8Pin

功能相似

TEXAS INSTRUMENTS  TL071IP  运算放大器, 单路, 3 MHz, 1个放大器, 13 V/µs, 7V 至 36V, DIP, 8 引脚

TL071IN和TL071IP的区别
