TLV2783CDR
TI(德州仪器)
电子元器件分类
TLV2783CDR中文资料参数规格
技术参数
输出电流 23mA @2.7V
供电电流 650 µA
电路数 2
通道数 2
耗散功率 1022 mW
输入补偿漂移 8.00 µV/K
带宽 8.00 MHz
转换速率 5.00 V/μs
增益频宽积 8 MHz
输入补偿电压 250 µV
输入偏置电流 2.5 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 8 MHz
耗散功率Max 1022 mW
共模抑制比Min 70 dB
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV2783CDR引脚图与封装图

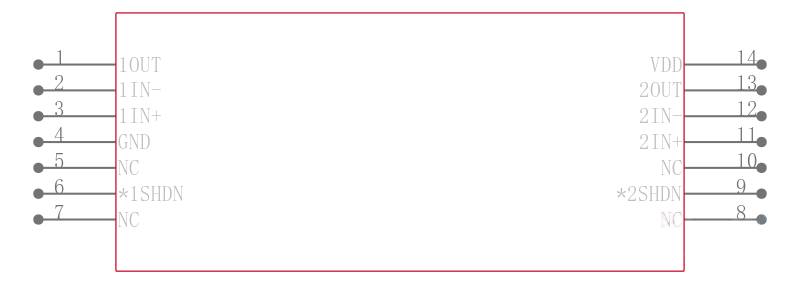

TLV2783CDR引脚图
TLV2783CDR封装图
TLV2783CDR封装焊盘图
在线购买TLV2783CDR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV2783CDR | TI 德州仪器 | 家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 搜索库存 |
替代型号TLV2783CDR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV2783CDR 品牌： TI 德州仪器 封装： SOIC 14Pin 5V/us 2Channel | 当前型号 | 家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 当前型号 |
| 型号： TLV2783CD 品牌： 德州仪器 封装： SOIC 14Pin 4.3V/us 2Channel | 类似代替 | 家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2783CDR和TLV2783CD的区别 |
| 型号： TLV2783CDG4 品牌： 德州仪器 封装： SOIC-14 8MHz 2Channel 14Pin | 类似代替 | Operational Amplifiers - Op Amps Dual 1.8V RRIO 8MHz Amp | TLV2783CDR和TLV2783CDG4的区别 |
