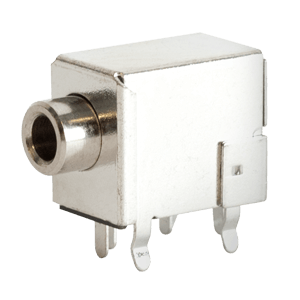

SJ1-3535NS
数据手册.pdf
CUI
连接器与适配器
SJ1-3535NS中文资料参数规格
技术参数
触点数 5
极性 Female
触点电镀 Tin
绝缘电阻 50 MΩ
方向 Horizontal
针脚数 3
拔插次数 5000
安装角度 90.0 °
屏蔽 Yes
额定电流Max 0.3 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 16 VDC
额定电压 16 VDC
接触电阻Max 30 mΩ
输入电压 10.8VDC ~ 13.2VDC
封装参数
安装方式 Through Hole
外形尺寸
高度 12.7 mm
直径 3.50 mm
物理参数
颜色 Black
触点材质 Brass
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SJ1-3535NS引脚图与封装图
暂无图片
在线购买SJ1-3535NS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SJ1-3535NS | CUI | Conn 3.5MM Stereo Jack F 5POS RA Thru-Hole 5 Terminal 1Port | 搜索库存 |
替代型号SJ1-3535NS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SJ1-3535NS 品牌： CUI 封装： Female Black | 当前型号 | Conn 3.5MM Stereo Jack F 5POS RA Thru-Hole 5 Terminal 1Port | 当前型号 |
| 型号： SJ-3535NS 品牌： CUI 封装： Female Black | 完全替代 | CONN STEREO JACK 3.5MM 5P PCB | SJ1-3535NS和SJ-3535NS的区别 |
