SSM-120-S-DV
数据手册.pdfSamtec(申泰电子)
连接器
SSM-120-S-DV中文资料参数规格
技术参数
触点数 40
极性 Female
触点电镀 Gold
排数 2
针脚数 40
额定电流Max 5.2A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 405VAC, 572VDC
接触电阻Max 10 mΩ
封装参数
安装方式 Surface Mount
引脚间距 2.54 mm
外形尺寸
长度 50.8 mm
宽度 5.08 mm
高度 7.37 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SSM-120-S-DV引脚图与封装图

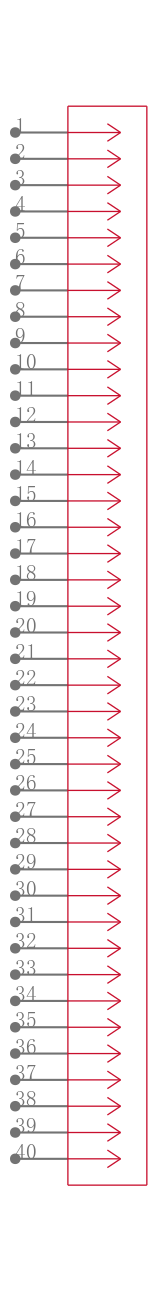

SSM-120-S-DV引脚图
SSM-120-S-DV封装图

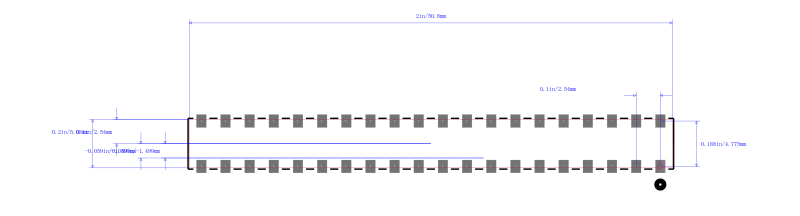

SSM-120-S-DV封装焊盘图
在线购买SSM-120-S-DV
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SSM-120-S-DV | Samtec 申泰电子 | Conn Socket Strip SKT 40POS 2.54mm Solder ST SMD Tube | 搜索库存 |
替代型号SSM-120-S-DV
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SSM-120-S-DV 品牌： Samtec 申泰电子 封装： 40Contact 2.54mm Female | 当前型号 | Conn Socket Strip SKT 40POS 2.54mm Solder ST SMD Tube | 当前型号 |
| 型号： SSM-120-L-DV 品牌： 申泰电子 封装： Female 40Contact 40Position | 完全替代 | SAMTEC SSM-120-L-DV 板至板连接, 垂直, SSM系列, 40 触点, 插座, 2.54 mm, 表面安装 , 2 排 | SSM-120-S-DV和SSM-120-L-DV的区别 |
| 型号： SSM-120-L-DV-TR 品牌： 申泰电子 封装： 40Contact Female | 完全替代 | Conn Socket Strip SKT 40POS 2.54mm Solder ST SMD T/R | SSM-120-S-DV和SSM-120-L-DV-TR的区别 |
| 型号： SSM-120-F-DV 品牌： 申泰电子 封装： Female | 完全替代 | Conn Socket Strip SKT 40POS 2.54mm Solder ST SMD Tube | SSM-120-S-DV和SSM-120-F-DV的区别 |
