SNJ54ALS10AJ
TI
德州仪器
主动器件
SNJ54ALS10AJ中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
传送延迟时间 12.0 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -100 µA
输入数 3
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 3.56 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SNJ54ALS10AJ引脚图与封装图

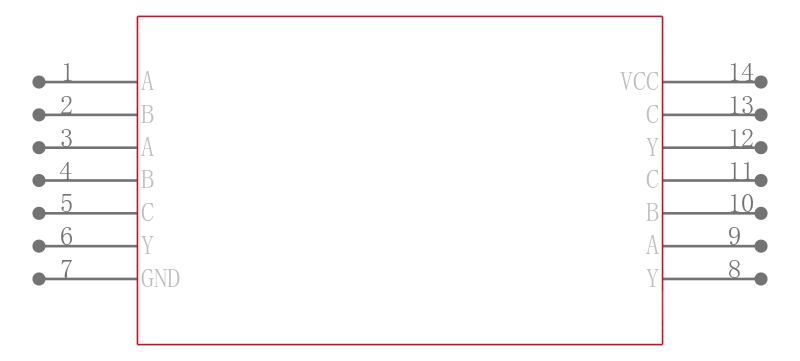

SNJ54ALS10AJ引脚图

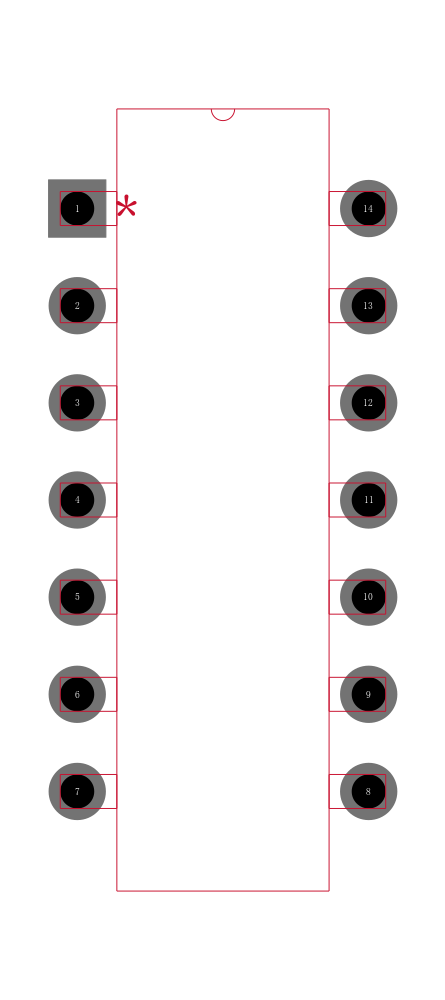

SNJ54ALS10AJ封装图

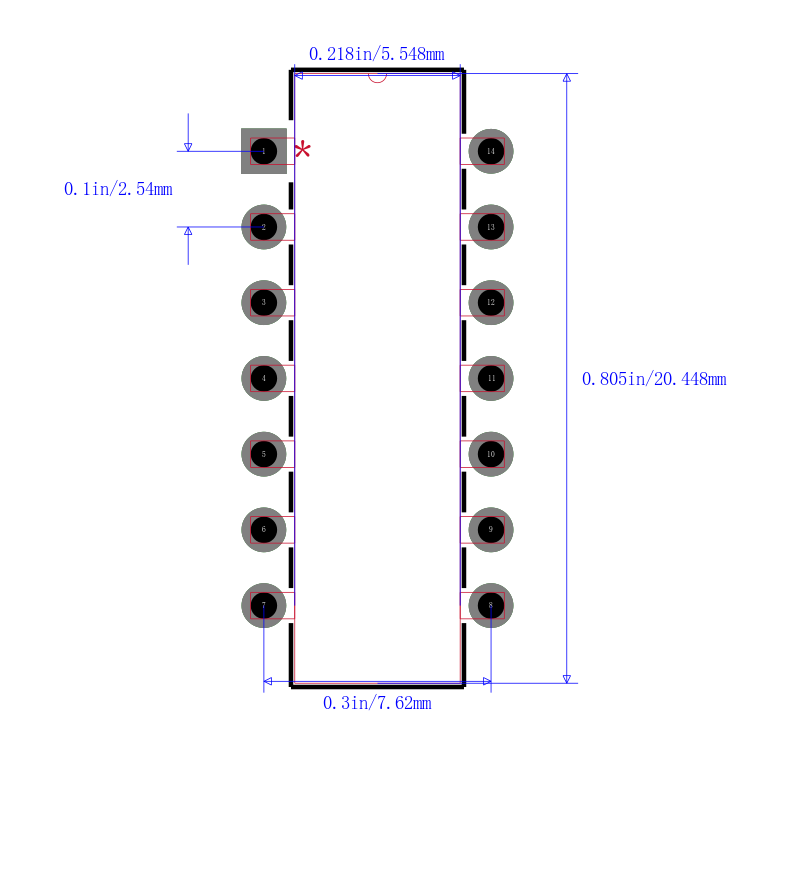

SNJ54ALS10AJ封装焊盘图
在线购买SNJ54ALS10AJ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54ALS10AJ | TI 德州仪器 | 三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATES | 搜索库存 |
替代型号SNJ54ALS10AJ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54ALS10AJ 品牌： TI 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 当前型号 | 三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATES | 当前型号 |
| 型号： 5962-8686501CA 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATES | SNJ54ALS10AJ和5962-8686501CA的区别 |
| 型号： SN54ALS10AJ 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATES | SNJ54ALS10AJ和SN54ALS10AJ的区别 |
| 型号： M38510/37002BCA 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 14Pin | 完全替代 | 三路 3 输入正与非门 14-CDIP -55 to 125 | SNJ54ALS10AJ和M38510/37002BCA的区别 |
