SNJ54AC14J
TI
德州仪器
主动器件
SNJ54AC14J中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
位数 6
电压波节 5.00 V, 3.30 V
逻辑门个数 6
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP
外形尺寸
封装 CDIP
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
SNJ54AC14J引脚图与封装图

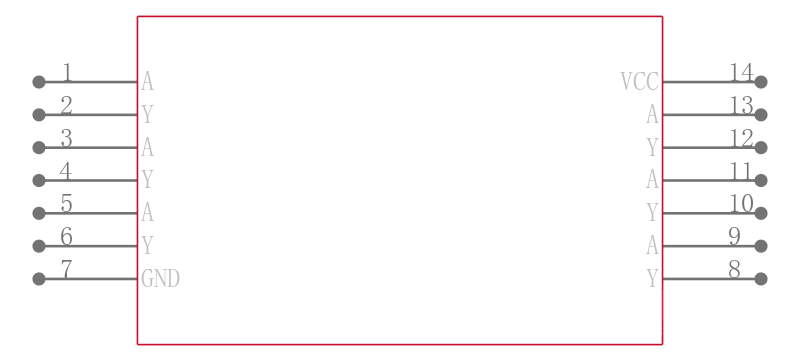

SNJ54AC14J引脚图

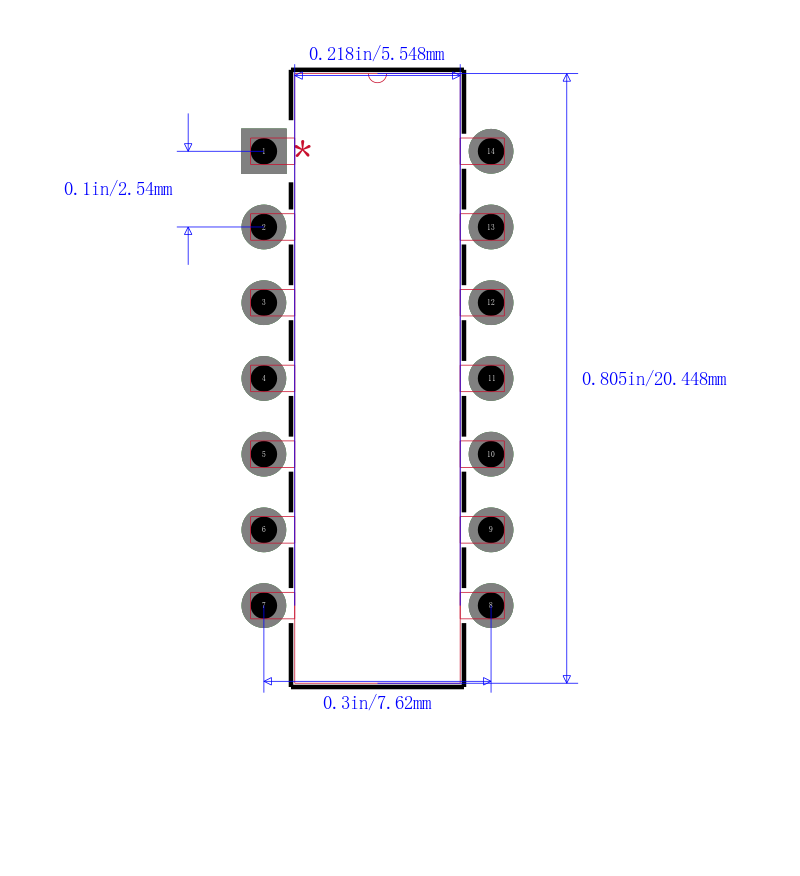

SNJ54AC14J封装图

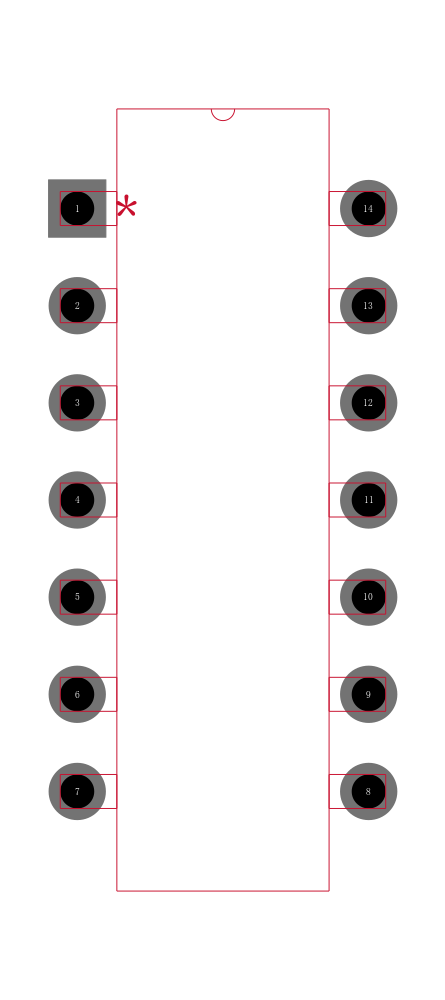

SNJ54AC14J封装焊盘图
在线购买SNJ54AC14J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54AC14J | TI 德州仪器 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 搜索库存 |
替代型号SNJ54AC14J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54AC14J 品牌： TI 德州仪器 封装： | 当前型号 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 当前型号 |
| 型号： 5962-8762401CA 品牌： 德州仪器 封装： | 完全替代 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | SNJ54AC14J和5962-8762401CA的区别 |
| 型号： 5962-8762401VCA 品牌： 德州仪器 封装： CDIP 2V to 6V | 完全替代 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | SNJ54AC14J和5962-8762401VCA的区别 |
| 型号： SN74AC14N 品牌： 德州仪器 封装： DIP 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AC14N 非门, AC系列, 施密特触发, 1输入, 24 mA, 2V至6V, DIP-14 | SNJ54AC14J和SN74AC14N的区别 |
