SN74ACT240DWE4
TI
德州仪器
主动器件
SN74ACT240DWE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
通道数 8
位数 8
传送延迟时间 9.50 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ACT240DWE4引脚图与封装图

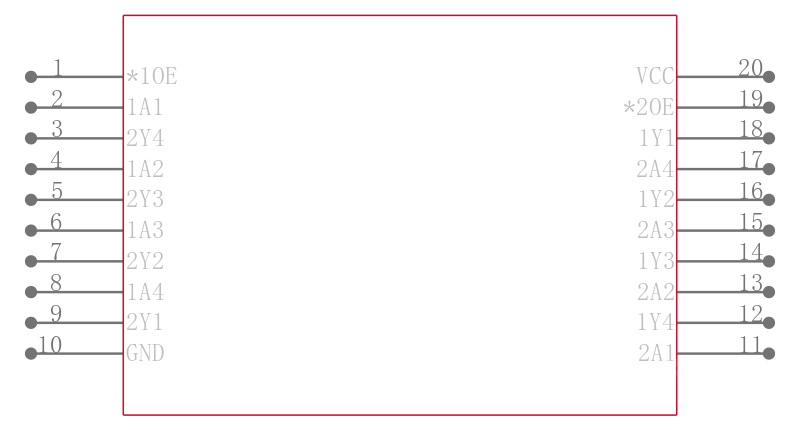

SN74ACT240DWE4引脚图
SN74ACT240DWE4封装图
SN74ACT240DWE4封装焊盘图
在线购买SN74ACT240DWE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT240DWE4 | TI 德州仪器 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74ACT240DWE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT240DWE4 品牌： TI 德州仪器 封装： 20-SOIC 4.5V to 5.5V 20Pin | 当前型号 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74ACT240DWR 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74ACT240DWE4和SN74ACT240DWR的区别 |
| 型号： SN74ACT240DWRE4 品牌： 德州仪器 封装： SOIC-20 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74ACT240DWE4和SN74ACT240DWRE4的区别 |
| 型号： SN74ACT240DW 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 类似代替 | 74 ACT 系列，缓冲器/驱动器，Texas Instrument高级 CMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 TTL、输出 CMOS ### 74ACT 系列 | SN74ACT240DWE4和SN74ACT240DW的区别 |
