MC74HC74ADR2
数据手册.pdf
ON Semiconductor
安森美
主动器件
MC74HC74ADR2中文资料参数规格
技术参数
电源电压DC 5.00 V, 6.00 V max
电路数 2
通道数 2
时钟频率 35 MHz
位数 1
极性 Non-Inverting, Inverting
输入电容 10 pF
工作温度Max 125 ℃
工作温度Min 55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.75 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
MC74HC74ADR2引脚图与封装图

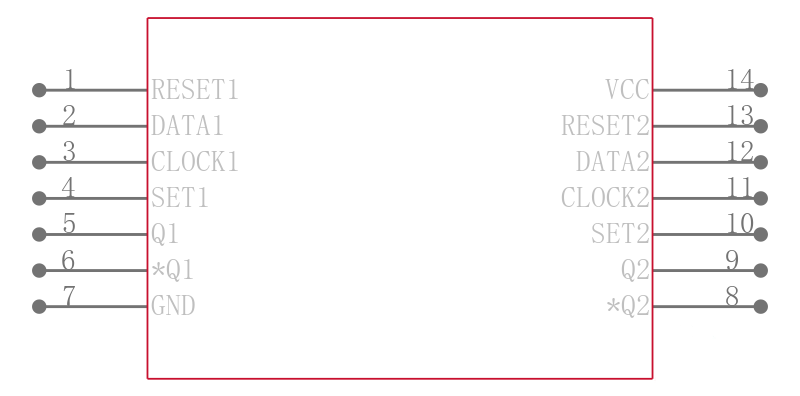

MC74HC74ADR2引脚图
MC74HC74ADR2封装图
MC74HC74ADR2封装焊盘图
在线购买MC74HC74ADR2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74HC74ADR2 | ON Semiconductor 安森美 | 双D触发器具有置位和复位高性能硅栅CMOS Dual D Flip−Flop with Set and Reset High−Performance Silicon−Gate CMOS | 搜索库存 |
替代型号MC74HC74ADR2
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74HC74ADR2 品牌： ON Semiconductor 安森美 封装： SOIC 1Bit 5V 14Pin | 当前型号 | 双D触发器具有置位和复位高性能硅栅CMOS Dual D Flip−Flop with Set and Reset High−Performance Silicon−Gate CMOS | 当前型号 |
| 型号： MC74HC74ADR2G 品牌： 安森美 封装： SOIC 1Bit 2V 14Pin | 类似代替 | ON SEMICONDUCTOR MC74HC74ADR2G. 芯片, D型触发器, 双路, 20NS SOIC-14, 整卷 | MC74HC74ADR2和MC74HC74ADR2G的区别 |
| 型号： MC74HC74ADG 品牌： 安森美 封装： SOIC 1Bit 2V 14Pin | 类似代替 | ON SEMICONDUCTOR MC74HC74ADG 触发器, 设置和复位, 互补输出, 正沿, D, 20 ns, 35 MHz, 5.2 mA, SOIC, 14 引脚 | MC74HC74ADR2和MC74HC74ADG的区别 |
| 型号： CD74HC74M96 品牌： 德州仪器 封装： SOIC 2Bit 5V 14Pin | 功能相似 | TEXAS INSTRUMENTS CD74HC74M96 触发器, 互补输出, 正沿, D, 14 ns, 50 MHz, 25 mA, SOIC, 14 引脚 | MC74HC74ADR2和CD74HC74M96的区别 |
