MNR18E0APJ220
数据手册.pdf
ROHM Semiconductor
罗姆半导体
被动器件
MNR18E0APJ220中文资料参数规格
技术参数
触点数 16
额定电压DC 25.0 V
容差 ±5 %
额定功率 0.25 W
电阻 22 Ω
阻值偏差 ±5 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 SMD
外形尺寸
长度 3.8 mm
宽度 1.6 mm
高度 0.45 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 125℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 汽车级AEC-Q200, 汽车级 AEC-Q200
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MNR18E0APJ220引脚图与封装图
MNR18E0APJ220引脚图
MNR18E0APJ220封装图

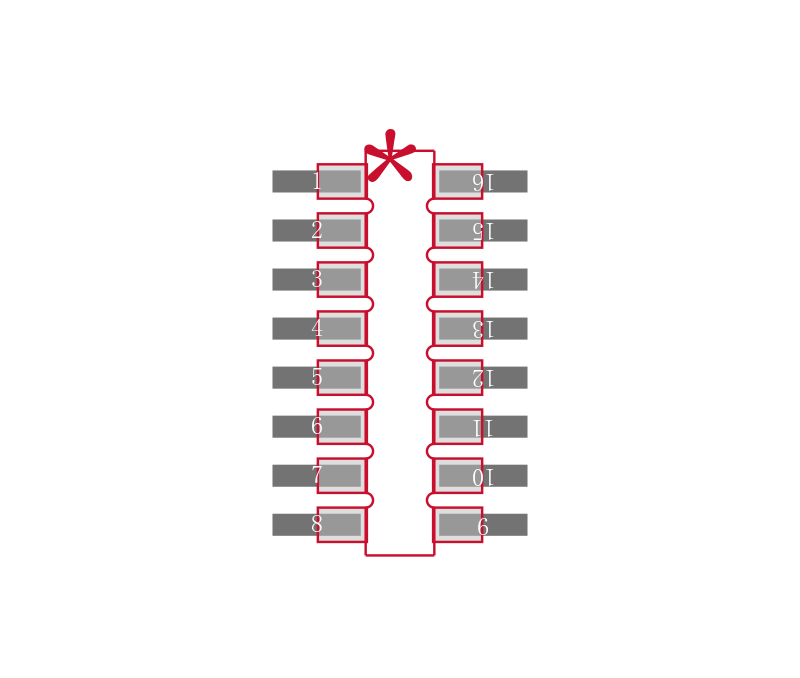

MNR18E0APJ220封装焊盘图
在线购买MNR18E0APJ220
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MNR18E0APJ220 | ROHM Semiconductor 罗姆半导体 | MNR18 系列 8 元件 22 Ω ±5 % 外壳 0602 x 8 表面贴装 贴片 电阻 网络 | 搜索库存 |
替代型号MNR18E0APJ220
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MNR18E0APJ220 品牌： ROHM Semiconductor 罗姆半导体 封装： 1506 22ohms 5per 31mW 25V | 当前型号 | MNR18 系列 8 元件 22 Ω ±5 % 外壳 0602 x 8 表面贴装 贴片 电阻 网络 | 当前型号 |
| 型号： MNR18ERAPJ220 品牌： 罗姆半导体 封装： 1606 | 完全替代 | Res Ntwk Array 22Ω 0.063W1/16W 5% 0603 8Element SMD | MNR18E0APJ220和MNR18ERAPJ220的区别 |
| 型号： 741X163220J 品牌： 西迪斯 封装： 22ohms 5per 25V | 类似代替 | RES ARRAY 8 RES 22Ω 1506 | MNR18E0APJ220和741X163220J的区别 |
| 型号： EXB2HV220JV 品牌： 松下 封装： 22Ω ±5% 250mW 50V | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EXB2HV220JV 电阻阵列, 凸式端子, 0402X8, 22R 5% | MNR18E0APJ220和EXB2HV220JV的区别 |
