MAX6818EAP+

MAX6818EAP+

数据手册.pdf
Maxim Integrated(美信) 电子元器件分类

MAXIM INTEGRATED PRODUCTS  MAX6818EAP+  专用接口, CMOS, µP开关接口, 基于PC仪器, 2.7 V, 5.5 V, SSOP, 20 引脚

开关去抖动 IC,

开关去抖动 IC 系列,旨在确保机电开关和后续数字电路之间的接口干净。 去抖动功能对于闭合和断开操作有效,无 需要其他元件。

输入 ±15 kV 的 ESD 保护

单电源操作:2.7 至 5.5V

容差 ±25V 信号输入

### 开关去抖动


欧时:
### 开关去抖动 IC,Maxim Integrated开关去抖动 IC 系列,旨在确保机电开关和后续数字电路之间的接口干净。 去抖动功能对于闭合和断开操作有效,无 需要其他元件。输入 ±15 kV 的 ESD 保护 单电源操作:2.7 至 5.5V 容差 ±25V 信号输入 ### 开关去抖动


得捷:
IC DEBOUNCER 20SSOP


立创商城:
MAX6818EAP


e络盟:
MAXIM INTEGRATED PRODUCTS  MAX6818EAP+  专用接口, CMOS, µP开关接口, 基于PC仪器, 2.7 V, 5.5 V, SSOP, 20 引脚


安富利:
CMOS Switch Debouncer 20-Pin SSOP


Chip1Stop:
CMOS Switch Debouncer 20-Pin SSOP


DeviceMart:
IC DEBOUNCER SWITCH OCTAL 20SSOP


Win Source:
IC DEBOUNCER SWITCH OCTAL 20SSOP


MAX6818EAP+中文资料参数规格
技术参数

电源电压DC 2.70V min

通道数 8

针脚数 20

位数 8

耗散功率 640 mW

阈值电压 2.4 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

长度 7.33 mm

宽度 5.38 mm

高度 1.78 mm

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 工业, Industrial, Sensing & Instrumentation, 便携式器材, 开关接口, Computers & Computer Peripherals, 传感与仪器, Portable Devices, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX6818EAP+引脚图与封装图
MAX6818EAP+引脚图

MAX6818EAP+引脚图

MAX6818EAP+封装图

MAX6818EAP+封装图

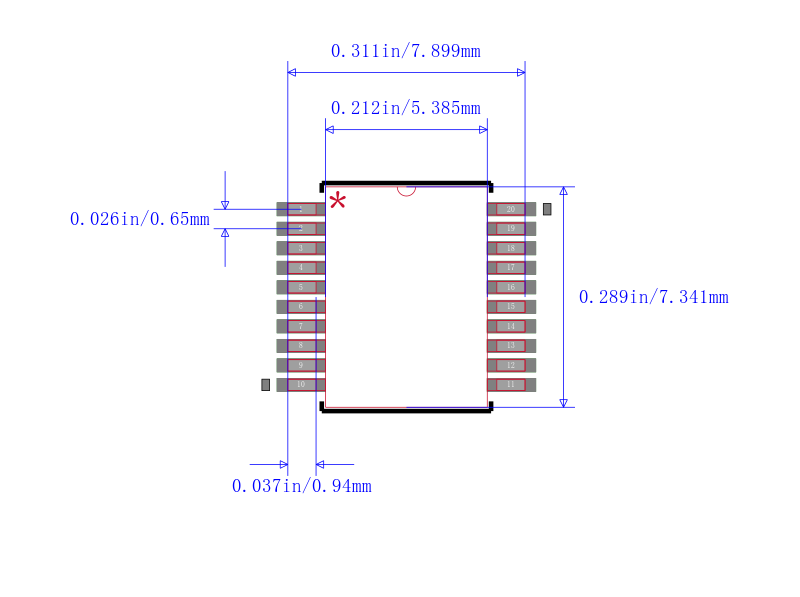

MAX6818EAP+封装焊盘图

MAX6818EAP+封装焊盘图

在线购买MAX6818EAP+
型号 制造商 描述 购买
MAX6818EAP+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX6818EAP+  专用接口, CMOS, µP开关接口, 基于PC仪器, 2.7 V, 5.5 V, SSOP, 20 引脚 搜索库存
替代型号MAX6818EAP+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MAX6818EAP+

品牌: Maxim Integrated 美信

封装: SSOP 20Pin 2.7V

当前型号

MAXIM INTEGRATED PRODUCTS  MAX6818EAP+  专用接口, CMOS, µP开关接口, 基于PC仪器, 2.7 V, 5.5 V, SSOP, 20 引脚

当前型号

型号: MAX6818EAP

品牌: 美信

封装: SSOP 20Pin 2.7V

完全替代

± 15kV ESD保护,单/双/八通道, CMOS开关去抖 【15kV ESD-Protected, Single/Dual/Octal, CMOS Switch Debouncers

MAX6818EAP+和MAX6818EAP的区别

型号: MAX6818EAP+T

品牌: 美信

封装: SSOP 20Pin 2.7V

类似代替

MAXIM INTEGRATED PRODUCTS  MAX6818EAP+T  专用接口, 汽车应用, 工业仪器, 电脑板仪器, 便携式仪器, 2.7 V, 5.5 V, SSOP, 20 引脚

MAX6818EAP+和MAX6818EAP+T的区别

型号: MAX6818EAP-T

品牌: 美信

封装: SSOP 20Pin 2.7V

功能相似

CMOS Switch Debouncer 20Pin SSOP T/R

MAX6818EAP+和MAX6818EAP-T的区别
