M74HC595RM13TR

M74HC595RM13TR

数据手册.pdf

STMICROELECTRONICS  M74HC595RM13TR  移位寄存器, 串行至并行, 1元件, SOP, 16 引脚, 2 V, 6 V

Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin SOP T/R


得捷:
IC SHIFT REGISTER 8BIT 16-SOIC


e络盟:
STMICROELECTRONICS  M74HC595RM13TR  移位寄存器, 串行至并行, 1元件, SOP, 16 引脚, 2 V, 6 V


艾睿:
Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin SO T/R


Verical:
Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SO T/R


Online Components:
Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin SOP T/R


DeviceMart:
IC SHIFT REGISTER 8BIT 16-SOIC


Win Source:
IC SHIFT REGISTER 8BIT 16-SOIC


M74HC595RM13TR中文资料参数规格
技术参数

频率 59 MHz

电源电压DC 5.00 V, 6.00 V max

输出接口数 9

电路数 1

针脚数 16

位数 8

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

高度 1.65 mm

封装 SOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

M74HC595RM13TR引脚图与封装图

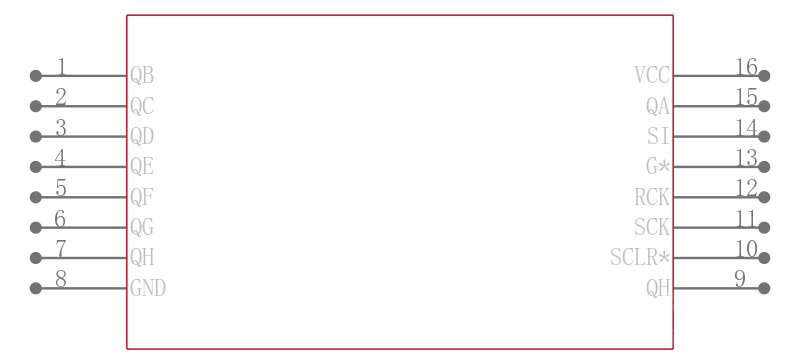

M74HC595RM13TR引脚图

M74HC595RM13TR引脚图

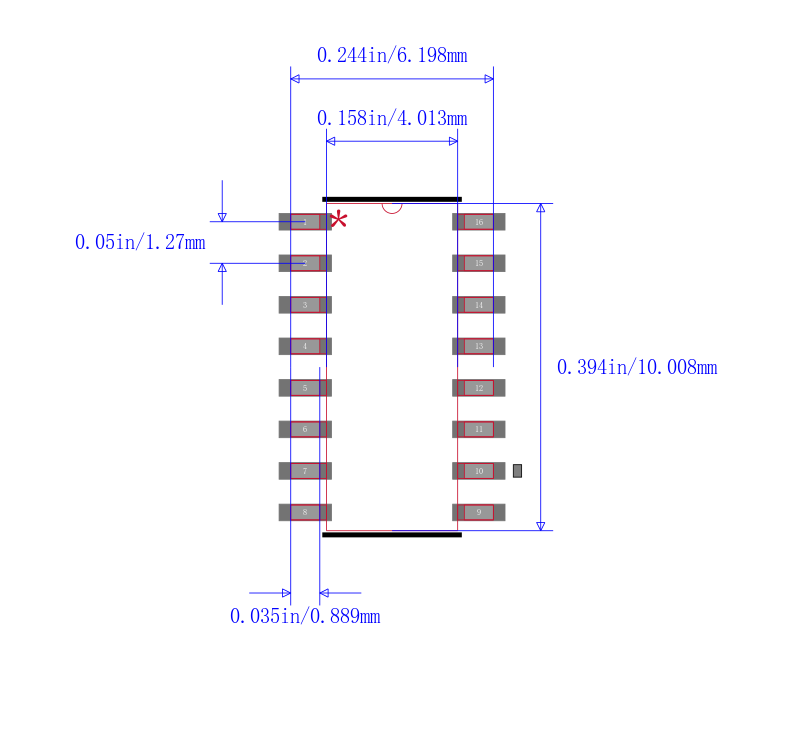

M74HC595RM13TR封装图

M74HC595RM13TR封装图

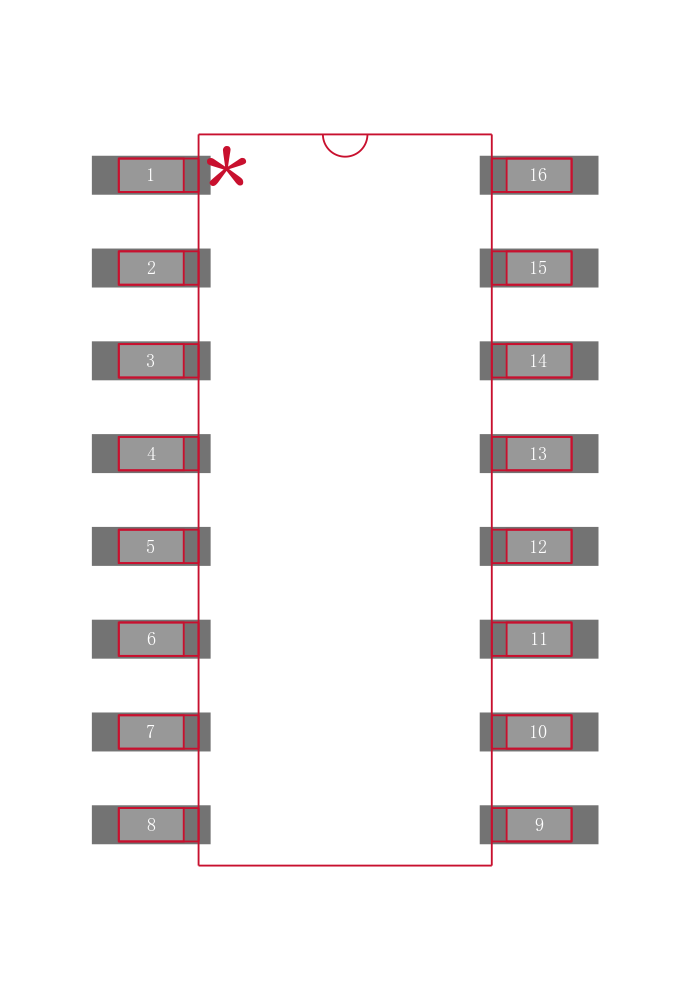

M74HC595RM13TR封装焊盘图

M74HC595RM13TR封装焊盘图

在线购买M74HC595RM13TR
型号 制造商 描述 购买
M74HC595RM13TR ST Microelectronics 意法半导体 STMICROELECTRONICS  M74HC595RM13TR  移位寄存器, 串行至并行, 1元件, SOP, 16 引脚, 2 V, 6 V 搜索库存
替代型号M74HC595RM13TR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： M74HC595RM13TR

品牌： ST Microelectronics 意法半导体

封装： SOIC 8Bit 5V 16Pin

当前型号

STMICROELECTRONICS  M74HC595RM13TR  移位寄存器, 串行至并行, 1元件, SOP, 16 引脚, 2 V, 6 V

当前型号

型号： SN74HC595N

品牌： 德州仪器

封装： SOIC 8Bit 2V to 6V 16Pin

功能相似

8位移位3态输出

M74HC595RM13TR和SN74HC595N的区别

型号： MC74HC595ADG

品牌： 安森美

封装： SOIC 8Bit 2V 16Pin

功能相似

ON SEMICONDUCTOR  MC74HC595ADG  移位寄存器, HC系列, 串行至并行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V

M74HC595RM13TR和MC74HC595ADG的区别

型号： SN74HC595DR

品牌： 德州仪器

封装： SOIC 8Bit 2V to 6V 16Pin

功能相似

TEXAS INSTRUMENTS  SN74HC595DR  移位寄存器, HC系列, 串行至并行, 1元件, SOIC, 16 引脚, 2 V, 6 V

M74HC595RM13TR和SN74HC595DR的区别
