G3VM-401EY

G3VM-401EY

数据手册.pdf
Omron(欧姆龙) 继电器、I/O模块

OMRON ELECTRONIC COMPONENTS  G3VM-401EY  继电器, MOSFET, 400 VAC, 120 mA, 35R, SPST常开

固态


得捷:
SSR RELAY SPST-NO 120MA 0-400V


e络盟:
继电器, MOSFET, 400 VAC, 120 mA, 35R, SPST常开


艾睿:
Relay SSR 50mA 1.3V DC-IN 0.12A 400V AC/DC-OUT 6-Pin PDIP SMT


Allied Electronics:
Relay; SSR; Analog-Switching; SPST-NO; Cur-Rtg 120mA; Vol-Rtg 400AC; SMD Mnt; SMT; 6 Pin


Chip1Stop:
Relay SSR 50mA 1.3V DC-IN 0.12A 400V AC/DC-OUT 6-Pin PDIP SMT


TME:
Relay: solid state; SPST-NO; Icntrl:25mA; 120mA; max400VAC; SMT


Verical:
Relay SSR 50mA 1.3V DC-IN 0.12A 400V AC/DC-OUT 6-Pin PDIP SMT


Newark:
# OMRON ELECTRONIC COMPONENTS  G3VM-401EY  MOSFET Relay, 400 VAC, 120 mA, 35 ohm, SPST-NO


MASTER:
Solid State Relay 25mA 1.3V DC-IN 0.12A 320V AC/DC-OUT 6-Pin DIP SMD Stick


Electro Sonic:
Solid State Relay 25mA 1.3V DC-IN 0.12A 320V AC/DC-OUT 6-Pin DIP SMD Stick


G3VM-401EY中文资料参数规格
技术参数

额定电流 0.12 A

电容 0.8 pF

输出电压 ≤400 V

输出电流 120 mA

触点类型 SPST-NO

负载电流 120 mA

输入电流 50 mA

隔离电压 5 kV

正向电流 7.5 mA

输入电压Max 1.3 V

输入电压Min 1 V

输出电压Max 400 V

输出电流Max 0.12 A

输入电流Min 50 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 400 VAC

输入电压 1.15 VDC

封装参数

安装方式 Surface Mount

引脚数 6

封装 SMD-6

外形尺寸

长度 7.12 mm

宽度 6.40 mm

高度 3.65 mm

封装 SMD-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 测试与测量, Test & Measurement, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

G3VM-401EY引脚图与封装图

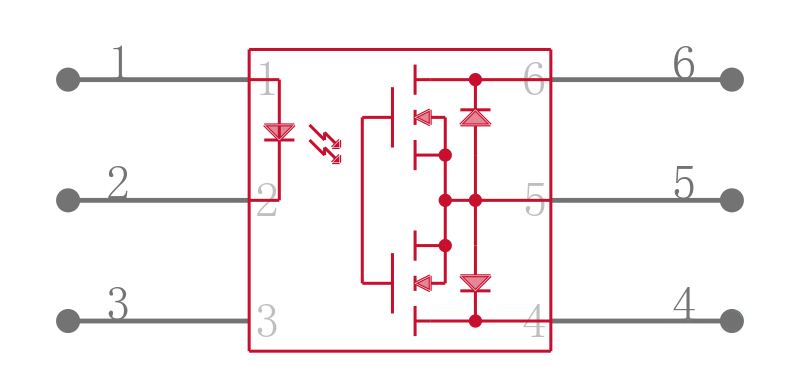

G3VM-401EY引脚图

G3VM-401EY引脚图

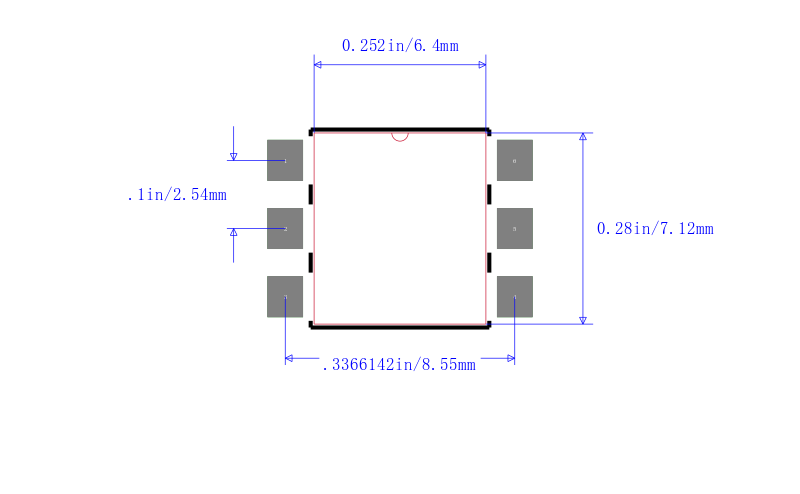

G3VM-401EY封装图

G3VM-401EY封装图

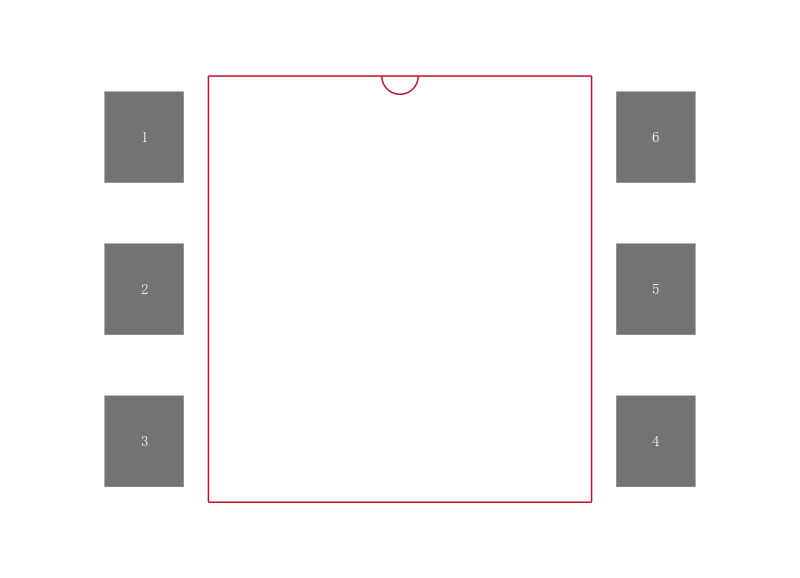

G3VM-401EY封装焊盘图

G3VM-401EY封装焊盘图

在线购买G3VM-401EY
型号 制造商 描述 购买
G3VM-401EY Omron 欧姆龙 OMRON ELECTRONIC COMPONENTS  G3VM-401EY  继电器, MOSFET, 400 VAC, 120 mA, 35R, SPST常开 搜索库存
替代型号G3VM-401EY
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： G3VM-401EY

品牌： Omron 欧姆龙

封装： 120mA 120mA

当前型号

OMRON ELECTRONIC COMPONENTS  G3VM-401EY  继电器, MOSFET, 400 VAC, 120 mA, 35R, SPST常开

当前型号

型号： G3VM-401B

品牌： 欧姆龙

封装： 120mA 120mA

类似代替

G3VM MOSFET 固态继电器带 MOSFET 输出和 photo-LED 输入的固态继电器 将机械和固态技术的优点结合起来 低接通电阻和输出电容 长寿命 提供多种型号 适用于电信解决方案，包括线路连结、切换、线路变压器控制和其它电话功能 ### 印刷电路板安装单列直插式、双列直插式和表面安装### 印刷电路板安装 SIL 和 DIL所有这些继电器均含 -30°C 到 +80°C 的工作温度范围

G3VM-401EY和G3VM-401B的区别

型号： G3VM-351ETR

品牌： 欧姆龙

封装： 120mA

类似代替

Relay SSR 50mA 1.3V DC-IN 0.12A 350V AC-DC-OUT 6Pin PDIP SMT T/R

G3VM-401EY和G3VM-351ETR的区别

型号： G3VM-401EYTR

品牌： 欧姆龙

封装： 120mA

类似代替

固态继电器-PCB安装 400V, SPST-NO, SMD6 SMT 120mA 17ohm 40pF

G3VM-401EY和G3VM-401EYTR的区别
