G6B-2214P-US DC12

Omron(欧姆龙) 继电器、I/O模块

OMRON ELECTRONIC COMPONENTS G6B-2214P-US DC12 Power Relay, DPST-NO, 12VDC, 5A, G6B Series, Through Hole, Non Latching

通用继电器 DPST-NO（2 FormA） 12VDC 线圈通孔

得捷:
RELAY GEN PURPOSE DPST 5A 12V

欧时:
Gap fill

艾睿:
Power Relay 12VDC 5A DPST-NO20x11x11mm THT

Newark:
# OMRON ELECTRONIC COMPONENTS G6B-2214P-US DC12 Power Relay, DPST-NO, 12 VDC, 5 A, G6B Series, Through Hole, Non Latching

G6B-2214P-US DC12中文资料参数规格

技术参数

额定电流 5.00 A

触点类型 DPST-NO

功耗 200 mW

触点额定电流 5 A

线圈电压 12 VDC

线圈电流 25 mA

线圈电阻 480 Ω

载流 5.00 A

线圈电压DC 12 V

额定功率Max 150W, 1.25KVA

开关电流Max 5 a

工作温度Max 70 ℃

工作温度Min -25 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 11 mm

宽度 20 mm

高度 11 mm

封装 DIP

物理参数

触点材质 Silver Alloy

工作温度 -25℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

G6B-2214P-US DC12引脚图与封装图

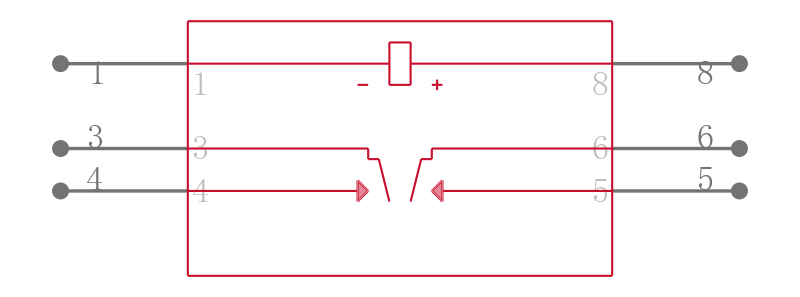

G6B-2214P-US DC12引脚图

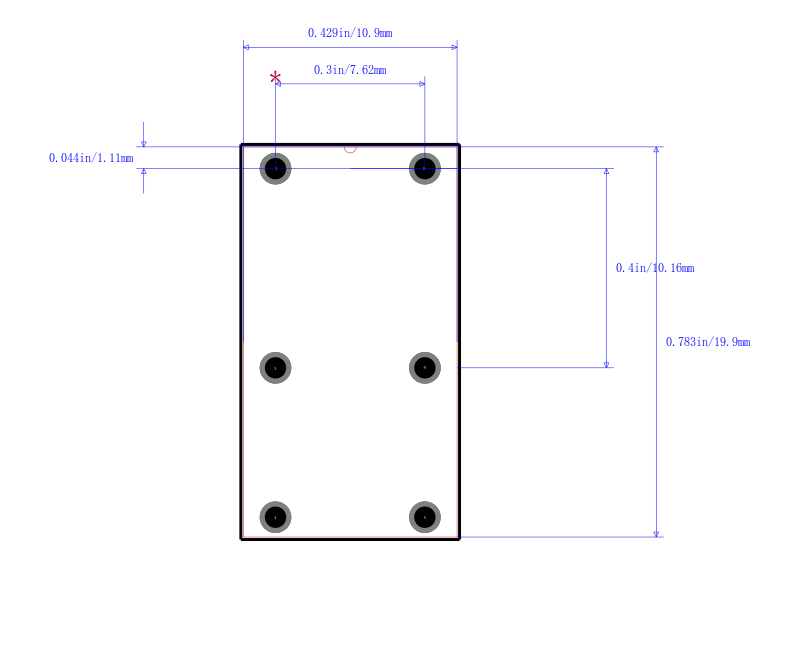

G6B-2214P-US DC12封装图

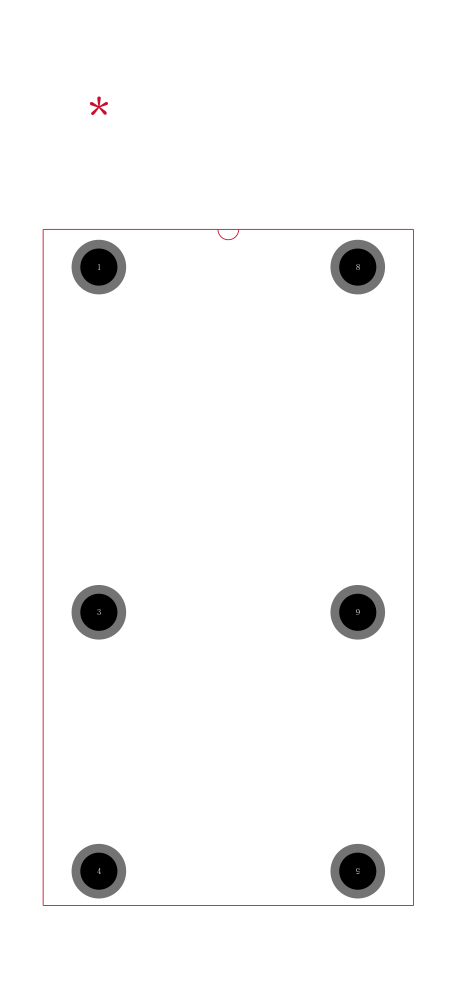

G6B-2214P-US DC12封装焊盘图
