ER5810KFT
数据手册.pdfTE Connectivity(泰科)
被动器件
ER5810KFT中文资料参数规格
技术参数
容差 ±1 %
额定功率 7 W
电阻 10 kΩ
阻值偏差 ±1 %
工作温度Max 200 ℃
工作温度Min -55 ℃
封装参数
安装方式 Radial
封装 Axial
外形尺寸
长度 22.2 mm
直径 Φ8.00mm
脚长度 38 mm
封装 Axial
物理参数
工作温度 -55℃ ~ 200℃
温度系数 0ppm/℃ ~ 60ppm/℃
其他
产品生命周期 Active
包装方式 Ammo Pack
最小包装 1000
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
ER5810KFT引脚图与封装图
ER5810KFT引脚图
ER5810KFT封装图

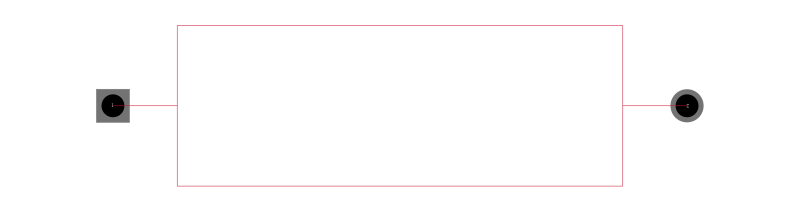

ER5810KFT封装焊盘图
替代型号ER5810KFT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ER5810KFT 品牌： TE Connectivity 泰科 封装： 10KΩ 7W ±1% | 当前型号 | 线绕电阻器 - 透孔 ER58 10K 1% AMMO | 当前型号 |
| 型号： C710KJT 品牌： 泰科 封装： Ammo 10kΩ 7W ±5% | 功能相似 | Res Wirewound 10KΩ 5% 7W ±90ppm/℃ Conformal AXL Thru-Hole Ammo Pack | ER5810KFT和C710KJT的区别 |
