EETED2G561EA中文资料参数规格
技术参数
额定电压DC 400 V
电容 560 µF
等效串联电阻ESR 0.237 Ω
容差 ±20 %
纹波电流 2350 mA
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
引脚间距 10 mm
外形尺寸
长度 45.0 mm
高度 45 mm
直径 35.0 mm
引脚间距 10 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Bulk
寿命（小时） 3000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EETED2G561EA引脚图与封装图
EETED2G561EA引脚图

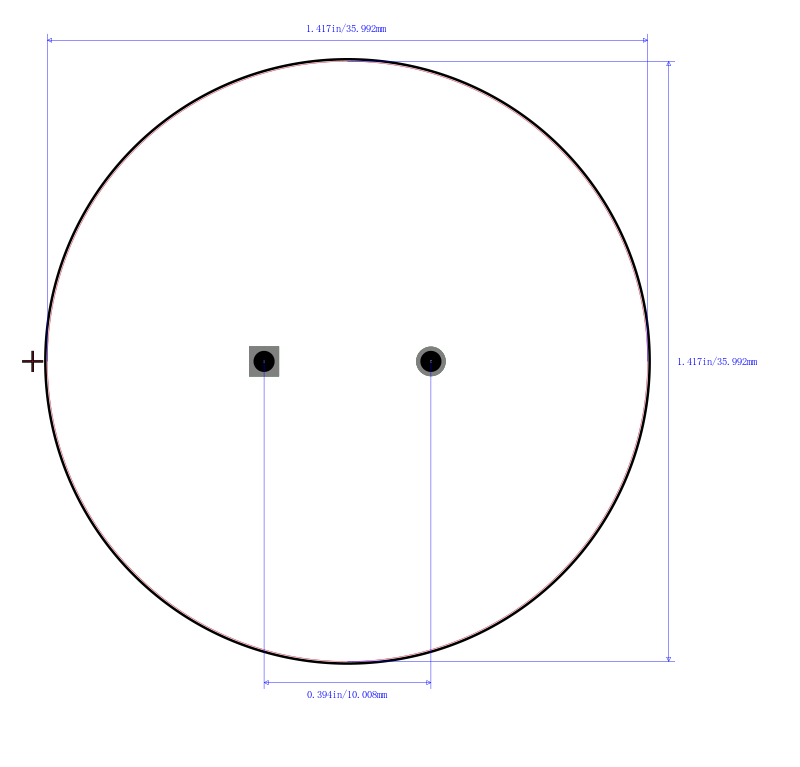

EETED2G561EA封装图

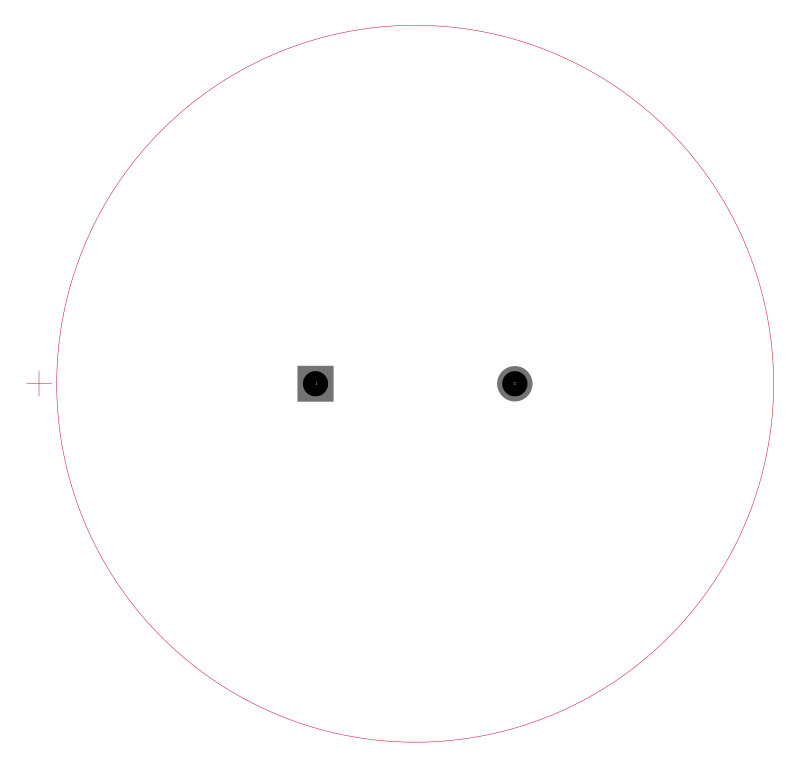

EETED2G561EA封装焊盘图
在线购买EETED2G561EA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EETED2G561EA | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS EETED2G561EA 铝电解电容, TS-ED系列, 560 µF, ± 20%, 400 V, 35 mm, 0.237 ohm | 搜索库存 |
替代型号EETED2G561EA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EETED2G561EA 品牌： Panasonic 松下 封装： 560µF 400V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS EETED2G561EA 铝电解电容, TS-ED系列, 560 µF, ± 20%, 400 V, 35 mm, 0.237 ohm | 当前型号 |
| 型号： B43544B9567M000 品牌： 爱普科斯 封装： B43544 560uF 20per 400V | 功能相似 | EPCOS B43544B9567M000 铝电解电容, 摁入式, B43544系列, 560 µF, ± 20%, 400 V, 35 mm, 0.11 ohm | EETED2G561EA和B43544B9567M000的区别 |
| 型号： PEH532VDF3560M2 品牌： 基美 封装： 560µF 400V ±20% | 功能相似 | KEMET PEH532VDF3560M2 铝电解电容, 摁入式, PEH532系列, 560 µF, ± 20%, 400 V, 35 mm | EETED2G561EA和PEH532VDF3560M2的区别 |
