ERJ3RQF2R7V
数据手册.pdf
Panasonic
松下
被动器件
ERJ3RQF2R7V中文资料参数规格
技术参数
容差 ±1 %
额定功率 100 mW
产品系列 ERJ3R
电阻 2.7 Ω
阻值偏差 ±1 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 800 µm
高度 0.5 mm
封装公制 1608
封装 0603
物理参数
工作温度 -55℃ ~ 125℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 5000
制造应用 Consumer Electronics, 工业, Sensing & Instrumentation, 车用, 便携式器材, 电源管理, 传感与仪器, Power Management, Portable Devices, Industrial, Automotive, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ3RQF2R7V引脚图与封装图

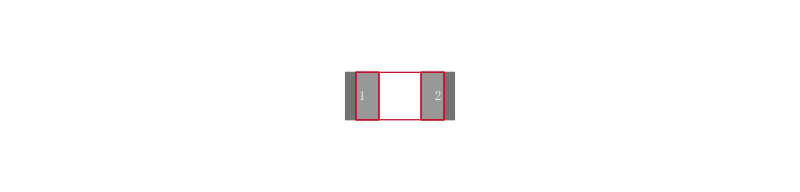

ERJ3RQF2R7V引脚图
ERJ3RQF2R7V封装图

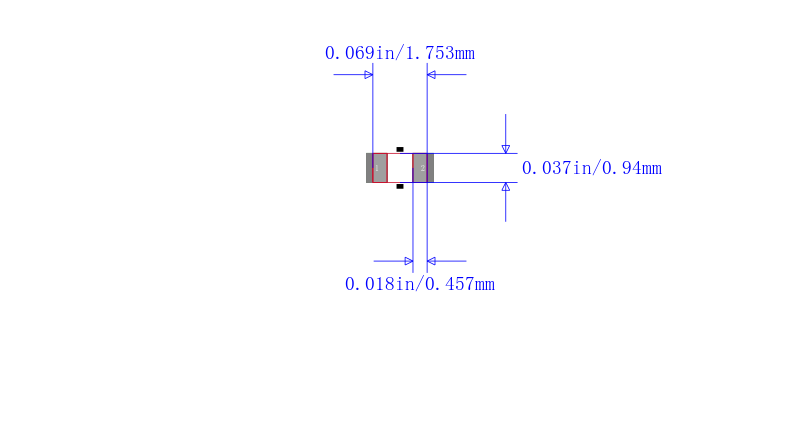

ERJ3RQF2R7V封装焊盘图
在线购买ERJ3RQF2R7V
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ3RQF2R7V | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ3RQF2R7V 电流感应电阻器, 表面安装, AEC-Q200 ERJ系列, 2.7 ohm, 100 mW, ± 1%, 0603 [1608公制] | 搜索库存 |
替代型号ERJ3RQF2R7V
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ3RQF2R7V 品牌： Panasonic 松下 封装： 2.7ohms 100mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ3RQF2R7V 电流感应电阻器, 表面安装, AEC-Q200 ERJ系列, 2.7 ohm, 100 mW, ± 1%, 0603 [1608公制] | 当前型号 |
| 型号： RC0603FR-072R7L 品牌： 国巨 封装： 2.7ohms 100mW 1per | 功能相似 | RC 系列 0603 2.7 Ω ±1% 0.1 W ±200 ppm/°C 表面贴装 厚膜 贴片电阻 | ERJ3RQF2R7V和RC0603FR-072R7L的区别 |
