2SD2701TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
2SD2701TL中文资料参数规格
技术参数
频率 300 MHz
额定电压DC 12.0 V
额定电流 2.00 A
额定功率 0.8 W
针脚数 3
极性 NPN
耗散功率 0.8 W
击穿电压集电极-发射极 12 V
集电极最大允许电流 2A
最小电流放大倍数hFE 270
最大电流放大倍数hFE 680
额定功率Max 800 mW
直流电流增益hFE 270
工作温度Max 150 ℃
耗散功率Max 800 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 TUMT-3
外形尺寸
长度 2 mm
宽度 1.7 mm
高度 0.77 mm
封装 TUMT-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SD2701TL引脚图与封装图

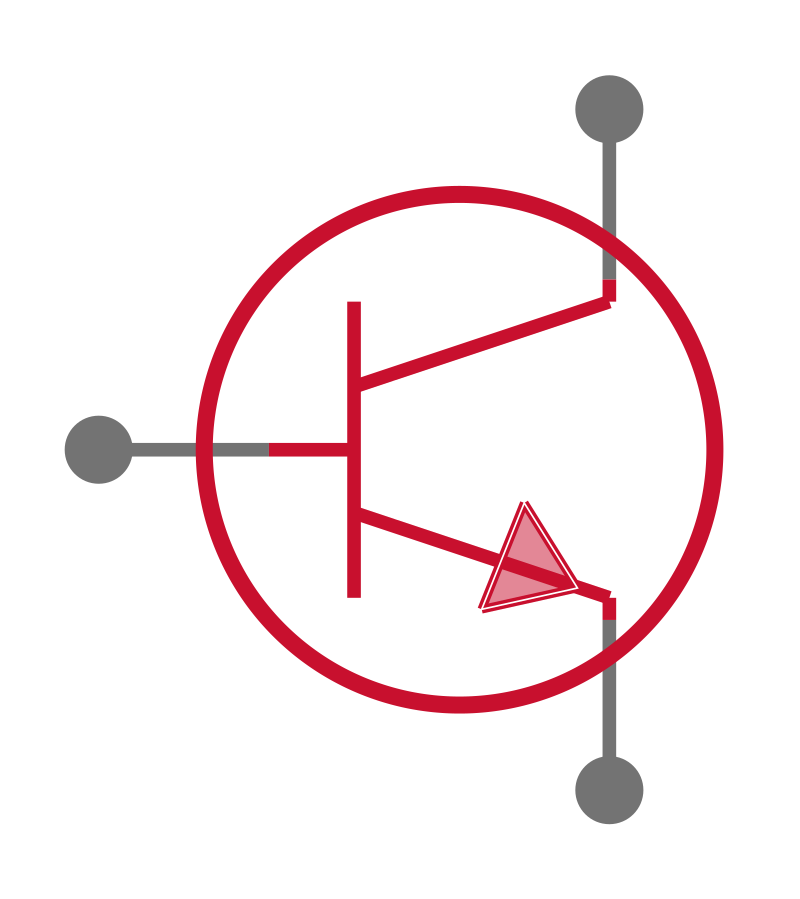

2SD2701TL引脚图

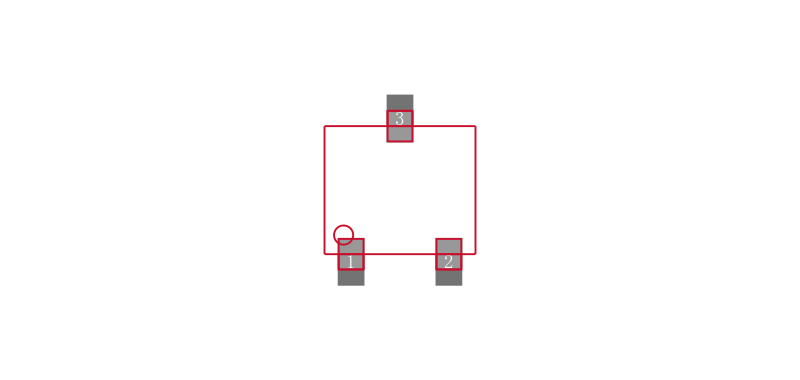

2SD2701TL封装图

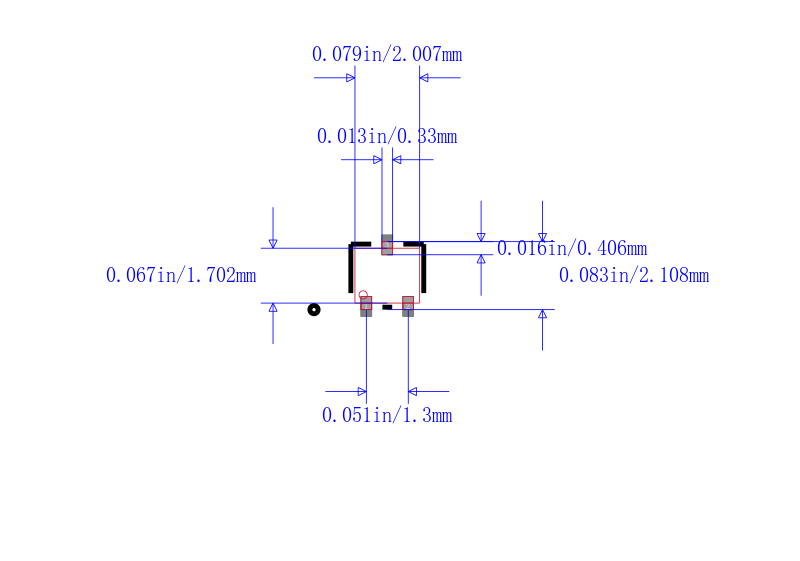

2SD2701TL封装焊盘图
替代型号2SD2701TL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SD2701TL 品牌： ROHM Semiconductor 罗姆半导体 封装： TUMT-3 NPN 12V 2A 0.8W | 当前型号 | NPN 功率晶体管，ROHM### 双极晶体管，ROHM | 当前型号 |
| 型号： US6X4TR 品牌： 罗姆半导体 封装： TUMT NPN 1000mW | 功能相似 | TUMT NPN 30V 2A | 2SD2701TL和US6X4TR的区别 |
| 型号： QSX4TR 品牌： 罗姆半导体 封装： TSMT-6 NPN | 功能相似 | TSMT NPN 30V 2A | 2SD2701TL和QSX4TR的区别 |
