25PX10000MEFC18X35.5中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 10000 µF
容差 ±20 %
纹波电流 2050 mA
纹波电流高频 2.05A @120Hz
纹波电流低频 2.3575A @10kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 35.5 mm
直径 18.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Each
最小包装 200
寿命（小时） 2000h @105℃
制造应用 通用, Consumer Electronics, Aerospace, Defence, Military, Multimedia, Computers & Computer Peripherals
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2014/06/16
海关信息
ECCN代码 EAR99
25PX10000MEFC18X35.5引脚图与封装图
25PX10000MEFC18X35.5引脚图

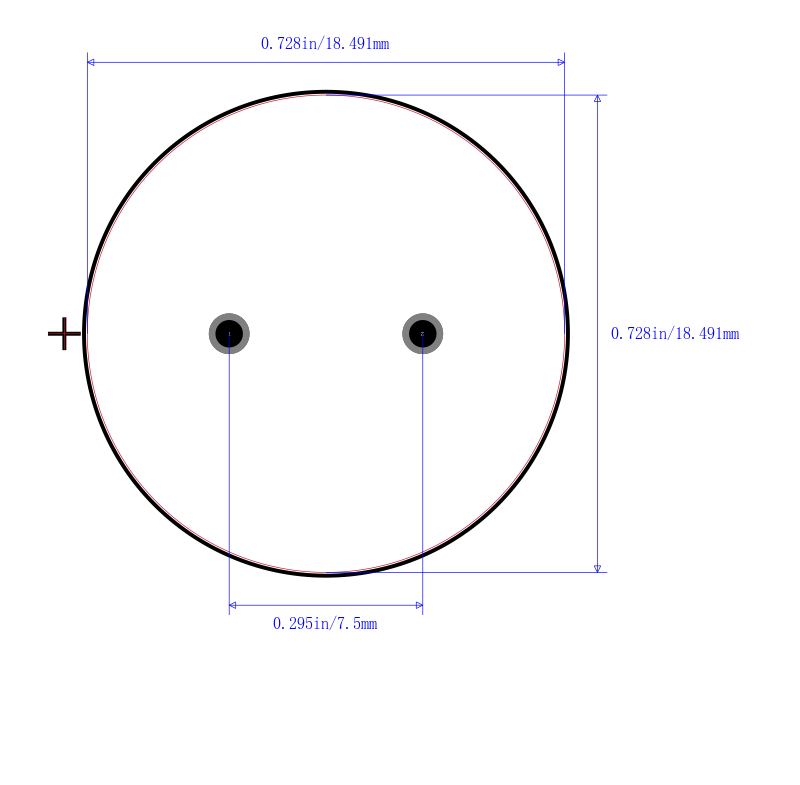

25PX10000MEFC18X35.5封装图

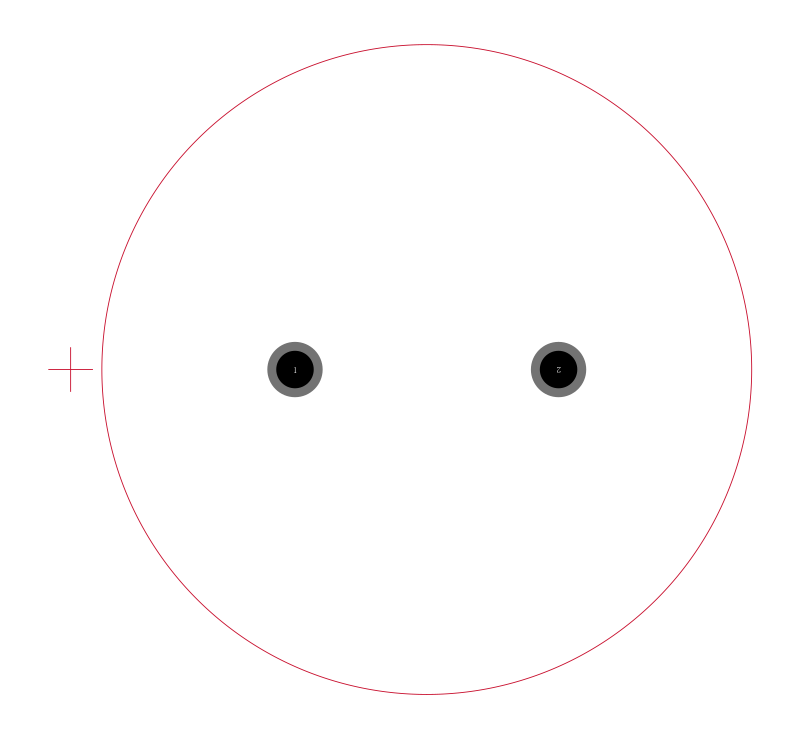

25PX10000MEFC18X35.5封装焊盘图
