1.5SMC6.8C
数据手册.pdfLittelfuse(力特)
分立器件
1.5SMC6.8C中文资料参数规格
技术参数
额定电压DC 6.80 V
工作电压 5.8 V
额定功率 1.50 kW
击穿电压 6.45 V
电路数 1
钳位电压 10.5 V
脉冲峰值功率 1500 W
最小反向击穿电压 6.12 V
工作温度Max 150 ℃
工作温度Min -65 ℃
封装参数
安装方式 Surface Mount
封装 DO-214AB-2
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
1.5SMC6.8C引脚图与封装图

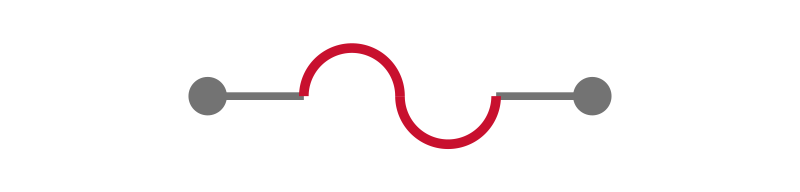

1.5SMC6.8C引脚图
1.5SMC6.8C封装图

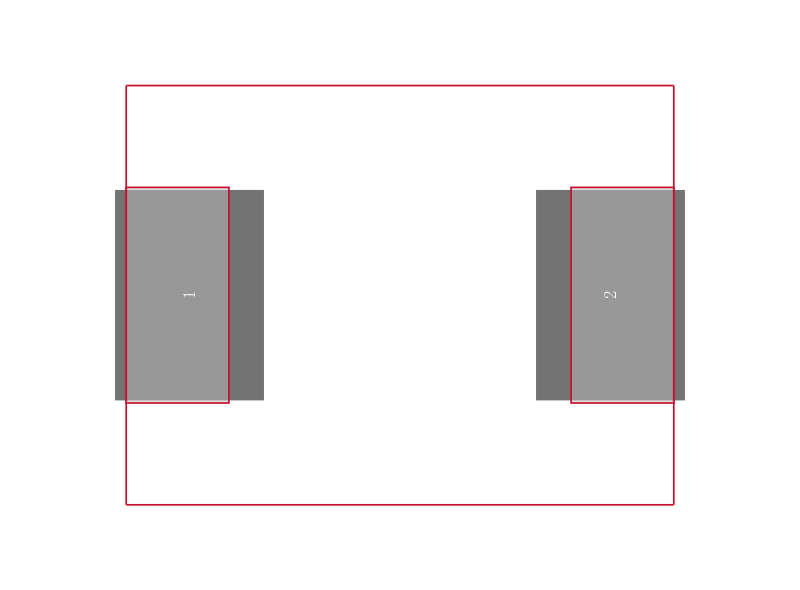

1.5SMC6.8C封装焊盘图
在线购买1.5SMC6.8C
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1.5SMC6.8C | Littelfuse 力特 | ESD 抑制器/TVS 二极管 1.5kW 6.8V 10% Bi-Directional | 搜索库存 |
替代型号1.5SMC6.8C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1.5SMC6.8C 品牌： Littelfuse 力特 封装： DO-214AB 6.8V 1.5kW | 当前型号 | ESD 抑制器/TVS 二极管 1.5kW 6.8V 10% Bi-Directional | 当前型号 |
| 型号： SMCJ6.0CA 品牌： 力特 封装： DO-214AB 60V 1.5kW | 功能相似 | SMCJ系列 10.3V 1.5kW 表面贴装 双向 瞬态电压抑制二极管 DO-214AB | 1.5SMC6.8C和SMCJ6.0CA的区别 |
| 型号： 1.5SMCJ5.0CA 品牌： Diotec Semiconductor 封装： | 功能相似 | Diode: transil; 1.5kW; 5V; bidirectional; DO214AB | 1.5SMC6.8C和1.5SMCJ5.0CA的区别 |
| 型号： SMCJ6036E3/TR13 品牌： 美高森美 封装： DO-214AB | 功能相似 | TVS 1500W 5.5V 10% BIDIR SMCJ | 1.5SMC6.8C和SMCJ6036E3/TR13的区别 |
