14FLZ-RSM2-TBLFSN
数据手册.pdf
JST
日本压着端子
电子元器件分类
14FLZ-RSM2-TBLFSN中文资料参数规格
技术参数
触点数 14
极性 Female
触点电镀 Tin
额定电流 0.5 A
绝缘电阻 800 MΩ
排数 1
针脚数 14
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 50 V
接触电阻Max 60 mΩ
封装参数
安装方式 Surface Mount
封装 ThroughHole
外形尺寸
长度 12.9 mm
宽度 4.6 mm
高度 2 mm
封装 ThroughHole
物理参数
外壳颜色 Natural
触点材质 Phosphor Bronze
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
14FLZ-RSM2-TBLFSN引脚图与封装图
14FLZ-RSM2-TBLFSN引脚图

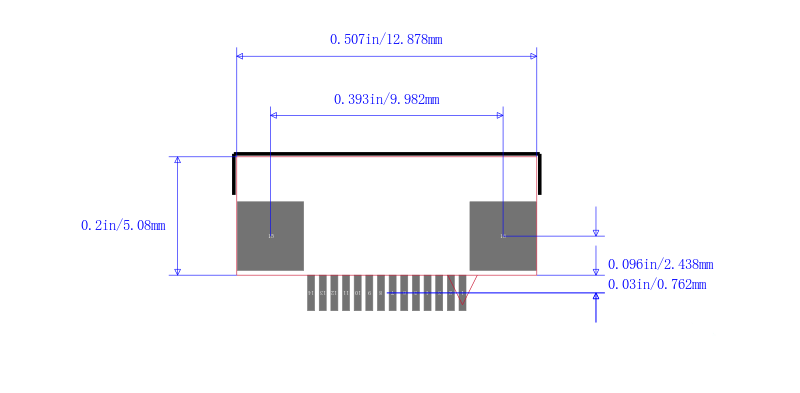

14FLZ-RSM2-TBLFSN封装图

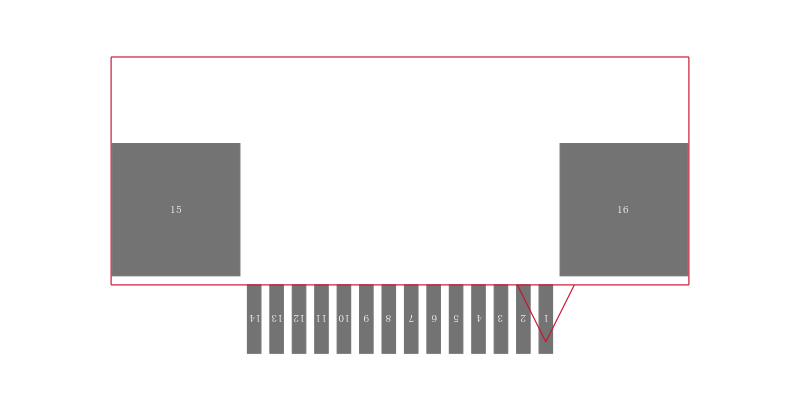

14FLZ-RSM2-TBLFSN封装焊盘图
