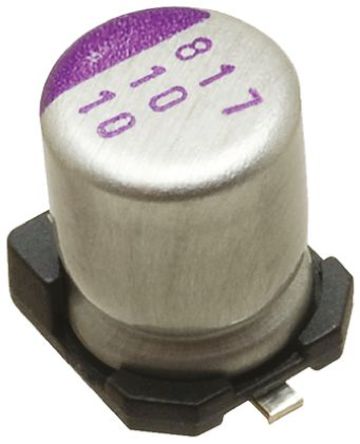

10SVPC120MV
数据手册.pdfPanasonic(松下)
被动器件
10SVPC120MV中文资料参数规格
技术参数
额定电压DC 10 V
电容 120 µF
等效串联电阻ESR 0.022 Ω
容差 ±20 %
纹波电流 2600 mA
纹波电流高频 130mA @120Hz
纹波电流低频 2.6A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 10 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
长度 5.9 mm
高度 5.9 mm
直径 6.30 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
寿命（小时） 2000h @105℃
制造应用 -, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
10SVPC120MV引脚图与封装图
10SVPC120MV引脚图
10SVPC120MV封装图
10SVPC120MV封装焊盘图
在线购买10SVPC120MV
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 10SVPC120MV | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS 10SVPC120MV 铝电解电容, OS-CON, SVPC系列, 120 µF, Radial Can - SMD, 0.022 ohm, 10 V, 2000 hours @ 105°C | 搜索库存 |
替代型号10SVPC120MV
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 10SVPC120MV 品牌： Panasonic 松下 封装： Radial 120uF 20per 10V | 当前型号 | PANASONIC ELECTRONIC COMPONENTS 10SVPC120MV 铝电解电容, OS-CON, SVPC系列, 120 µF, Radial Can - SMD, 0.022 ohm, 10 V, 2000 hours @ 105°C | 当前型号 |
| 型号： 10SVPC120M 品牌： 松下 封装： Radial 120uF 20per 10V | 功能相似 | PANASONIC ELECTRONIC COMPONENTS 10SVPC120M 铝电解电容, OS-CON, SVPC系列, 120 µF, Radial Can - SMD, 0.027 ohm, 10 V, 2000 hours @ 105°C | 10SVPC120MV和10SVPC120M的区别 |
