MC74HC273ADT中文资料参数规格
技术参数
电源电压DC 6.00V max
时钟频率 35 MHz
位数 8
极性 Non-Inverting
输入电容 10 pF
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
高度 1.05 mm
封装 TSSOP-20
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Unknown
包装方式 Rail
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MC74HC273ADT引脚图与封装图

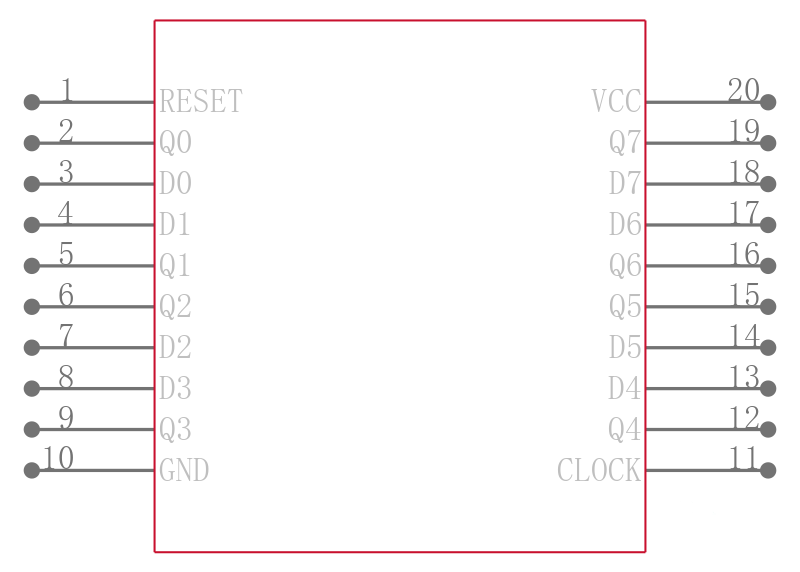

MC74HC273ADT引脚图

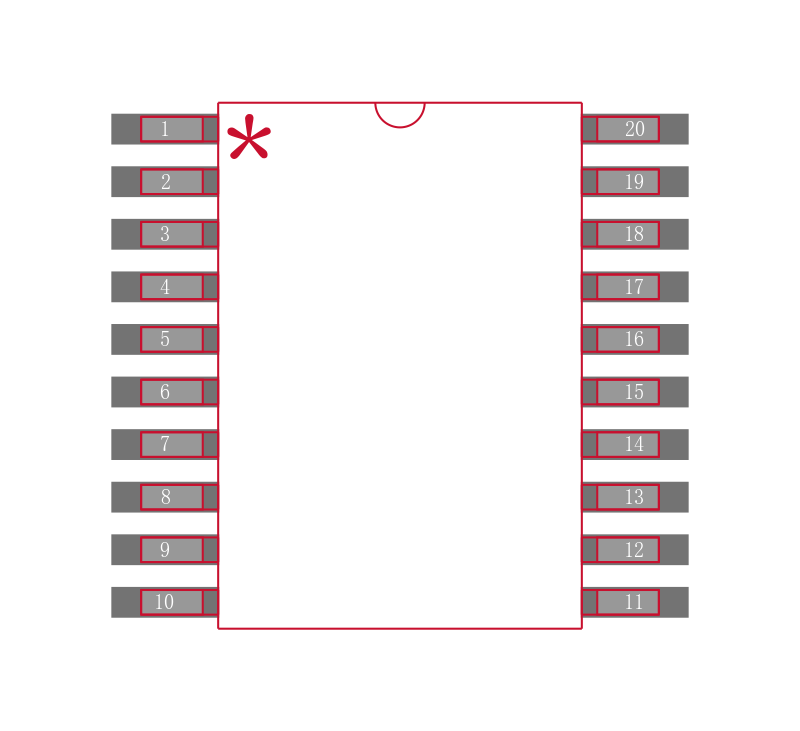

MC74HC273ADT封装图

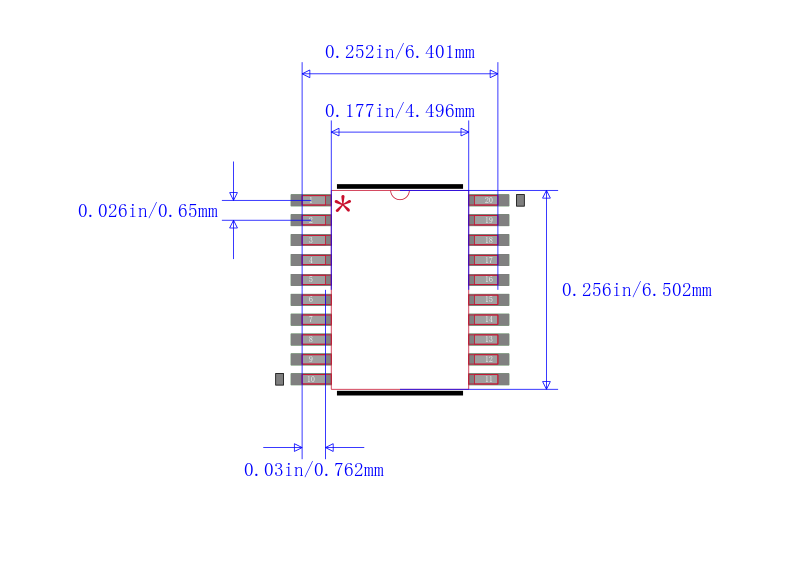

MC74HC273ADT封装焊盘图
在线购买MC74HC273ADT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74HC273ADT | ON Semiconductor 安森美 | 带公共时钟和复位八路D触发器 OCTAL D FLIP FLOP WITH COMMON CLOCK AND RESET | 搜索库存 |
替代型号MC74HC273ADT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74HC273ADT 品牌： ON Semiconductor 安森美 封装： 20-TSSOP 8Bit 6V 20Pin | 当前型号 | 带公共时钟和复位八路D触发器 OCTAL D FLIP FLOP WITH COMMON CLOCK AND RESET | 当前型号 |
| 型号： MC74HC273ADTG 品牌： 安森美 封装： TSSOP 8Bit 2V 20Pin | 类似代替 | ON SEMICONDUCTOR MC74HC273ADTG 触发器, 复位, 非反相, 正沿, D, 25 ns, 35 MHz, 7.8 mA, TSSOP, 20 引脚 | MC74HC273ADT和MC74HC273ADTG的区别 |
| 型号： MC74HC273ADTR2G 品牌： 安森美 封装： TSSOP 8Bit 2V 20Pin | 类似代替 | ON SEMICONDUCTOR MC74HC273ADTR2G 触发器, 非反相, 正沿, D, 29 ns, 35 MHz, TSSOP, 20 引脚 | MC74HC273ADT和MC74HC273ADTR2G的区别 |
| 型号： SN74HC273PW 品牌： 德州仪器 封装： TSSOP 8Bit 2V to 6V 20Pin | 功能相似 | TEXAS INSTRUMENTS SN74HC273PW 触发器, 清零, 非反相, 正沿, D, 13 ns, 60 MHz, 5.2 mA, TSSOP, 20 引脚 | MC74HC273ADT和SN74HC273PW的区别 |
