CL21C561JBANNNC
数据手册.pdfSamsung(三星)
被动器件
CL21C561JBANNNC中文资料参数规格
技术参数
额定电压DC 50.0 V
工作电压 50 V
绝缘电阻 10 GΩ
电容 560 pF
容差 ±5 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.65 mm
封装公制 2012
封装 0805
厚度 0.65 mm
物理参数
材质 C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃
温度系数 ±300 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
CL21C561JBANNNC引脚图与封装图

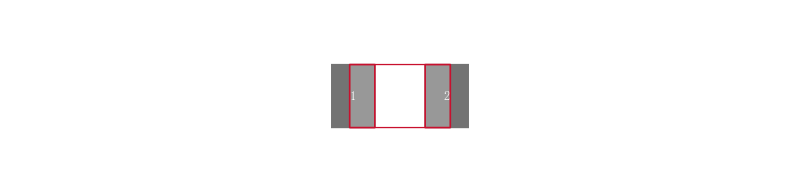

CL21C561JBANNNC引脚图
CL21C561JBANNNC封装图
CL21C561JBANNNC封装焊盘图
在线购买CL21C561JBANNNC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CL21C561JBANNNC | Samsung 三星 | 0805 50 V 560 pF 5% 容差 多层陶瓷电容 | 搜索库存 |
替代型号CL21C561JBANNNC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CL21C561JBANNNC 品牌： Samsung 三星 封装： 0805 560pF 50V ±5% | 当前型号 | 0805 50 V 560 pF 5% 容差 多层陶瓷电容 | 当前型号 |
| 型号： CL21C561JBANNND 品牌： 三星 封装： 0805 560pF 50V 5per | 完全替代 | 0805 560pF ±5% 50V C0G | CL21C561JBANNNC和CL21C561JBANNND的区别 |
| 型号： ECJ-2VC1H561J 品牌： 松下 封装： 0805 560pF 50V ±5% | 类似代替 | 多层陶瓷电容（用于一般电子设备） Multilayer Ceramic Capacitors For General Electronic Equipment | CL21C561JBANNNC和ECJ-2VC1H561J的区别 |
| 型号： C2012C0G1H561JT 品牌： 东电化 封装： 2012 560pF ±5% 50V C0G/NP0 | 类似代替 | Ceramic Capacitor, Multilayer, Ceramic, 50V, 5% +Tol, 5% -Tol, C0G, 30ppm/Cel TC, 0.00056uF, Surface Mount, 0805, CHIP | CL21C561JBANNNC和C2012C0G1H561JT的区别 |
