C2225C683KFRACTU

C2225C683KFRACTU

数据手册.pdf

多层陶瓷电容器, 表面贴装, 高电压, 68000 pF, 1.5 kV, 2225 [5664 公制], ± 10%, X7R, C系列KEMET

KEMET品牌的X7R电介质高电压表面安装MLCC具有125°C最高工作温度, 被认定是"温度稳定". 电子工业联盟 EIA将X7R电介质定性为II类材料. 该类材料的组件是固定的陶瓷介质, 适用于并联或去耦应用, 或用于频率鉴别电路, 其中Q与电容特性的稳定性并不重要. X7R相对于时间与电压表现出可预测的电容变化, 并且电容值受环境温度影响较小. -55°C至+125°C, 电容值变化限制在±15％.

C2225C683KFRAC7800

.
工作温度范围为-55°C至+ +125°C
.
电容值范围: E24十进制值, 10pF至560nF
.
DC额定电压: 500V至3000V
.
可选外壳尺寸: EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220与2225
.
在高频率下具有卓越性能, 低ESR与ESL
.
业界领先的CV值
.
业界领先的CV值
.
非极化设备, 减少安装问题
C2225C683KFRACTU中文资料参数规格
技术参数

额定电压DC 1.50 kV

绝缘电阻 14.706 GΩ

电容 68000 pF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 1.5 kV

封装参数

安装方式 Surface Mount

封装公制 5763

封装 2225

外形尺寸

宽度 5.6 mm

高度 2.5 mm

封装公制 5763

封装 2225

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准

REACH SVHC版本 2016/06/20

C2225C683KFRACTU引脚图与封装图

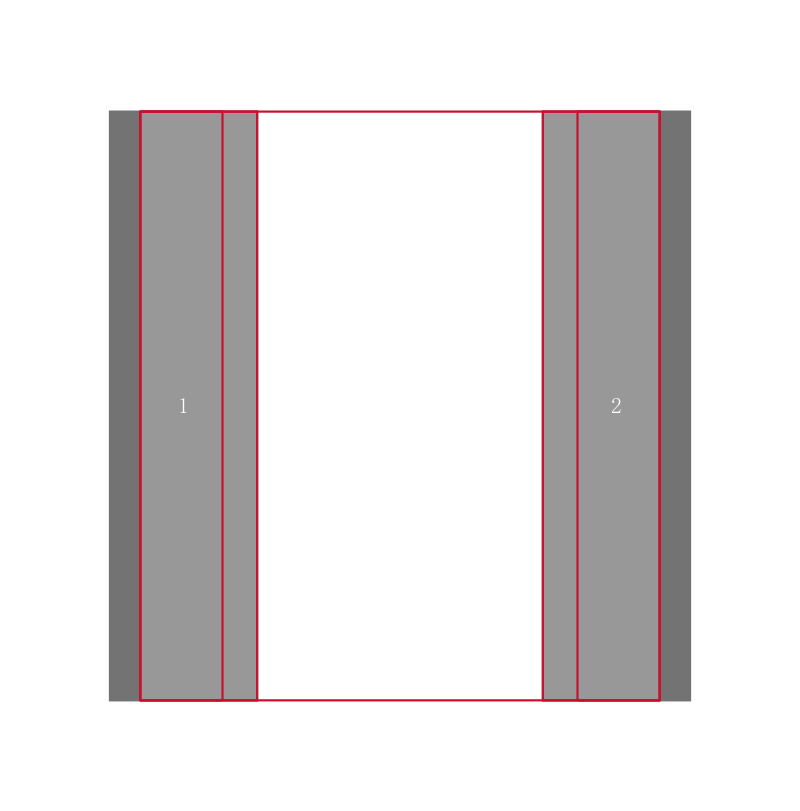

C2225C683KFRACTU引脚图

C2225C683KFRACTU引脚图

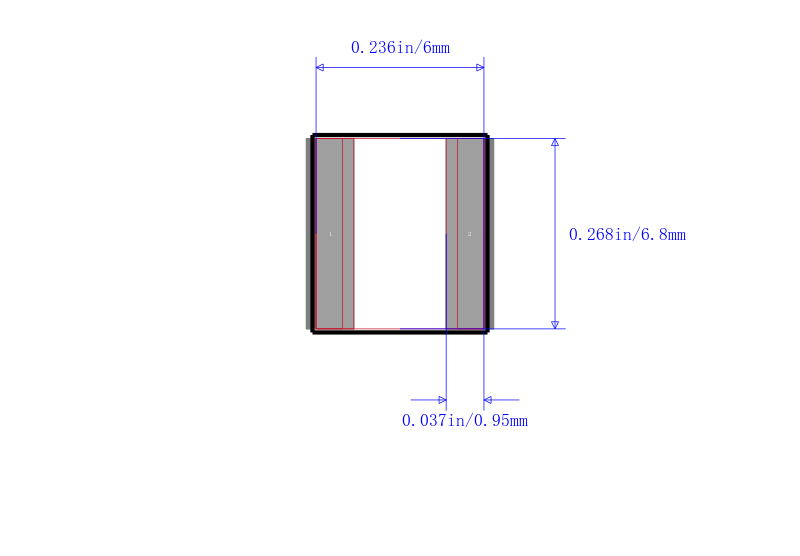

C2225C683KFRACTU封装图

C2225C683KFRACTU封装图

C2225C683KFRACTU封装焊盘图

C2225C683KFRACTU封装焊盘图

在线购买C2225C683KFRACTU
型号 制造商 描述 购买
C2225C683KFRACTU KEMET Corporation 基美 多层陶瓷电容器, 表面贴装, 高电压, 68000 pF, 1.5 kV, 2225 [5664 公制], ± 10%, X7R, C系列KEMET 搜索库存
替代型号C2225C683KFRACTU
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C2225C683KFRACTU

品牌： KEMET Corporation 基美

封装： 2225 68nF 1.5kV ±10%

当前型号

多层陶瓷电容器, 表面贴装, 高电压, 68000 pF, 1.5 kV, 2225 [5664 公制], ± 10%, X7R, C系列KEMET

当前型号

型号： 2225SC683KAT1A

品牌： 艾维克斯

封装： 2225 68nF 1.5kV ±10%

功能相似

1210 ， 1825 ， 2225 ， 3640 X7R电介质，高压MLC芯片，电容 1210, 1825, 2225, 3640 X7R Dielectric, High Voltage MLC Chips, Capacitor

C2225C683KFRACTU和2225SC683KAT1A的区别

型号： 2225SC683KAZ1A

品牌： 艾维克斯

封装： 68nF 1.5kV 10per

功能相似

AVX  2225SC683KAZ1A  多层陶瓷电容器, 表面贴装, FLEXITERM®, 0.068 µF, ± 10%, X7R, 1.5 kV, 2225 [5664 公制]

C2225C683KFRACTU和2225SC683KAZ1A的区别
