CD74HC126EE4
TI
德州仪器
电子元器件分类
CD74HC126EE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 4
通道数 4
位数 4
传送延迟时间 25.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.05 mm
宽度 6.35 mm
高度 3.3 mm
封装 PDIP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD74HC126EE4引脚图与封装图

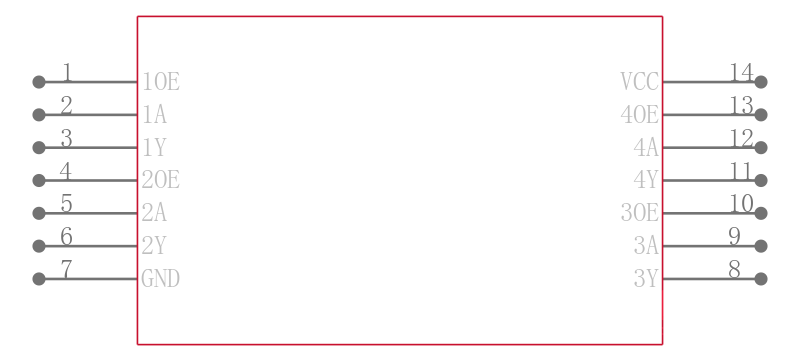

CD74HC126EE4引脚图
CD74HC126EE4封装图
CD74HC126EE4封装焊盘图
在线购买CD74HC126EE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HC126EE4 | TI 德州仪器 | 高速CMOS逻辑四路缓冲器，三态 High-Speed CMOS Logic Quad Buffer, Three-State | 搜索库存 |
替代型号CD74HC126EE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HC126EE4 品牌： TI 德州仪器 封装： 14-DIP 4Bit 2V to 6V 14Pin | 当前型号 | 高速CMOS逻辑四路缓冲器，三态 High-Speed CMOS Logic Quad Buffer, Three-State | 当前型号 |
| 型号： CD74HC126E 品牌： 德州仪器 封装： DIP 4Bit 2V to 6V 14Pin | 完全替代 | 74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列 | CD74HC126EE4和CD74HC126E的区别 |
| 型号： SN54HC126J 品牌： 德州仪器 封装： | 完全替代 | 具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS | CD74HC126EE4和SN54HC126J的区别 |
| 型号： SNJ54HC126J 品牌： 德州仪器 封装： CDIP 2V to 6V | 完全替代 | 具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS | CD74HC126EE4和SNJ54HC126J的区别 |
