CD74HCT14ME4
TI
德州仪器
主动器件
CD74HCT14ME4中文资料参数规格
技术参数
电源电压DC 4.50V min
输出电流 4 mA
电路数 6
位数 6
传送延迟时间 23.0 ns
逻辑门个数 6
输入数 6
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
CD74HCT14ME4引脚图与封装图

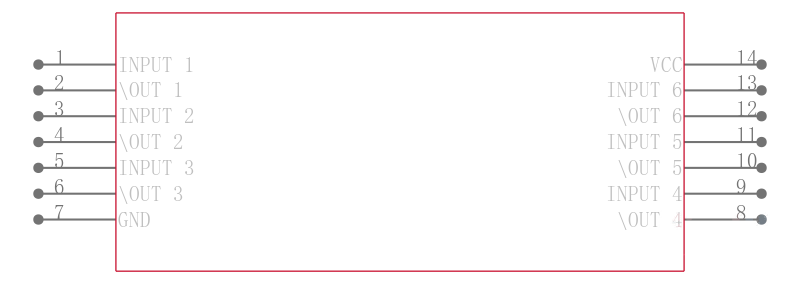

CD74HCT14ME4引脚图

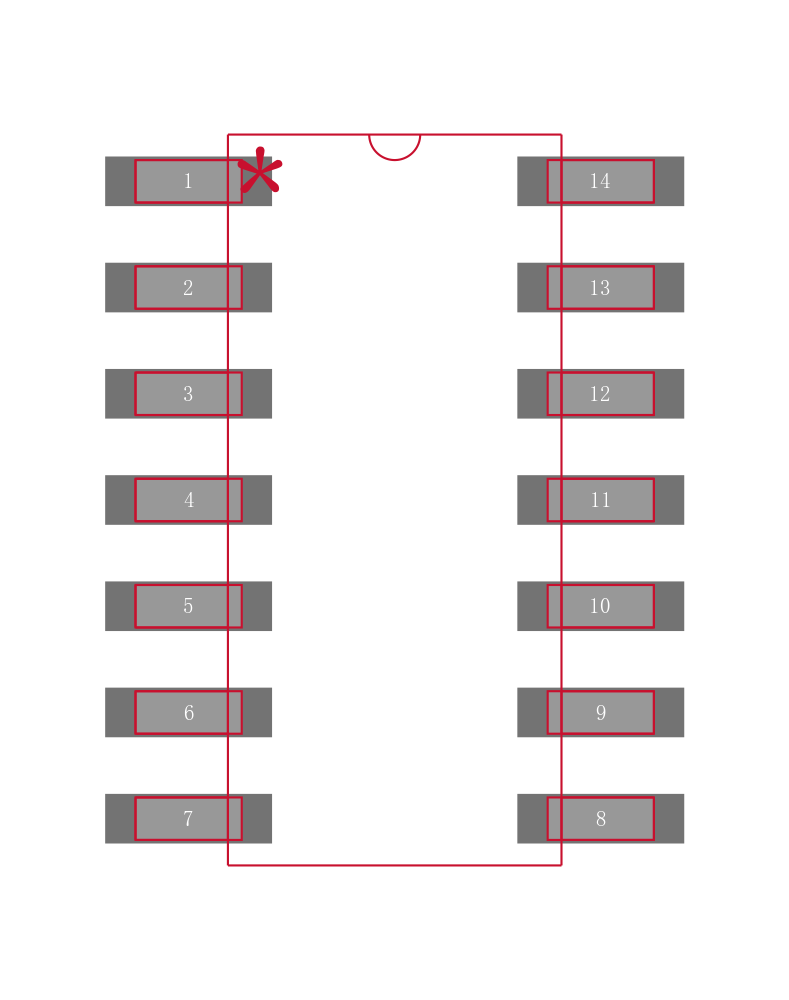

CD74HCT14ME4封装图

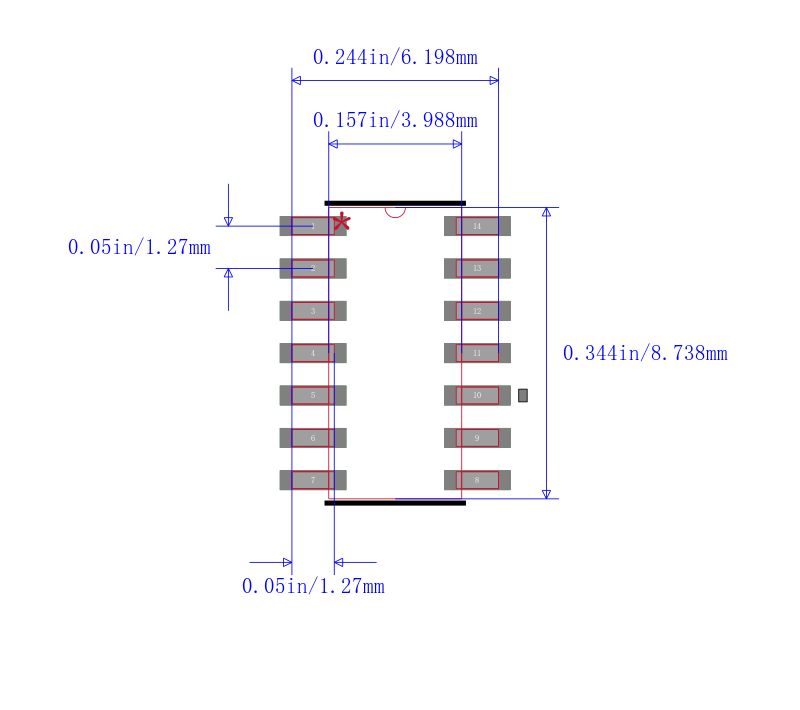

CD74HCT14ME4封装焊盘图
在线购买CD74HCT14ME4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HCT14ME4 | TI 德州仪器 | 高速CMOS逻辑六角反相施密特触发器 High-Speed CMOS Logic Hex Inverting Schmitt Trigger | 搜索库存 |
替代型号CD74HCT14ME4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HCT14ME4 品牌： TI 德州仪器 封装： SOIC 4.5V 14Pin | 当前型号 | 高速CMOS逻辑六角反相施密特触发器 High-Speed CMOS Logic Hex Inverting Schmitt Trigger | 当前型号 |
| 型号： MC74HCT14ADR2G 品牌： 安森美 封装： SOIC 4.5V 14Pin | 完全替代 | ON SEMICONDUCTOR MC74HCT14ADR2G INVERTER SCHMITT TRIGGER, HEX, NSOIC-14 新 | CD74HCT14ME4和MC74HCT14ADR2G的区别 |
| 型号： CD74HCT14M 品牌： 德州仪器 封装： SOIC 5V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD74HCT14M 非门, HCT系列, 施密特触发, 6门, 1输入, 4 mA, 4.5V至5.5V, SOIC-14 | CD74HCT14ME4和CD74HCT14M的区别 |
| 型号： CD74HCT14M96 品牌： 德州仪器 封装： SOIC 5V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD74HCT14M96 非门, HCT系列, 施密特触发, 6输入, 25 mA, 4.5V至5.5V, SOIC-14 | CD74HCT14ME4和CD74HCT14M96的区别 |
