CD74HC04ME4
TI
德州仪器
主动器件
CD74HC04ME4中文资料参数规格
技术参数
电源电压DC 2.00V min
输出电流 5.2 mA
电路数 6
位数 8
传送延迟时间 14.0 ns
输入数 6
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
CD74HC04ME4引脚图与封装图

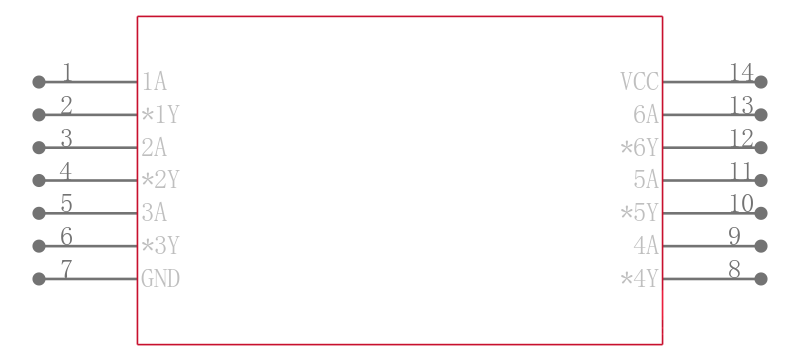

CD74HC04ME4引脚图
CD74HC04ME4封装图
CD74HC04ME4封装焊盘图
在线购买CD74HC04ME4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HC04ME4 | TI 德州仪器 | 高速CMOS逻辑六反相器 High-Speed CMOS Logic Hex Inverter | 搜索库存 |
替代型号CD74HC04ME4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HC04ME4 品牌： TI 德州仪器 封装： SOIC 2V 14Pin | 当前型号 | 高速CMOS逻辑六反相器 High-Speed CMOS Logic Hex Inverter | 当前型号 |
| 型号： CD74HC04MT 品牌： 德州仪器 封装： SOIC 2V 14Pin | 完全替代 | TEXAS INSTRUMENTS CD74HC04MT 非门, HC系列, 1输入, 5.2 mA, 2V至6V, SOIC-14 | CD74HC04ME4和CD74HC04MT的区别 |
| 型号： CD74HC04M 品牌： 德州仪器 封装： SOIC 5V 14Pin | 类似代替 | 74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列 | CD74HC04ME4和CD74HC04M的区别 |
| 型号： CD74HC04M96 品牌： 德州仪器 封装： SOIC-14 5V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD74HC04M96 非门, HC系列, 1输入, 5.2 mA, 2V至6V, SOIC-14 | CD74HC04ME4和CD74HC04M96的区别 |
