CD4001UBME4
TI
德州仪器
主动器件
CD4001UBME4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.80 mA
电路数 4
位数 4
传送延迟时间 200 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4001UBME4引脚图与封装图

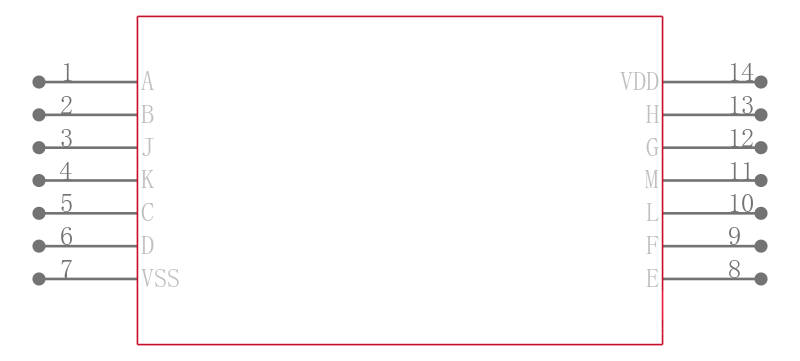

CD4001UBME4引脚图
CD4001UBME4封装图
CD4001UBME4封装焊盘图
在线购买CD4001UBME4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4001UBME4 | TI 德州仪器 | CMOS四路2输入或非门 CMOS Quad 2-Input NOR Gate | 搜索库存 |
替代型号CD4001UBME4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4001UBME4 品牌： TI 德州仪器 封装： 14-SOIC 3V to 18V 14Pin | 当前型号 | CMOS四路2输入或非门 CMOS Quad 2-Input NOR Gate | 当前型号 |
| 型号： CD4001UBM 品牌： 德州仪器 封装： 14SOIC 3V to 18V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD4001UBM 或非门, 4门, 2输入, 6.8 mA, 3V至18V, SOIC-14 | CD4001UBME4和CD4001UBM的区别 |
| 型号： MC14001BDR2G 品牌： 安森美 封装： SOIC 3V 14Pin | 功能相似 | B后缀系列CMOS门 | CD4001UBME4和MC14001BDR2G的区别 |
| 型号： MC14001BDG 品牌： 安森美 封装： SOIC 3V 14Pin | 功能相似 | ON SEMICONDUCTOR MC14001BDG 或非门, 4门, 2输入, 8.8 mA, 3V至18V, SOIC-14 | CD4001UBME4和MC14001BDG的区别 |
