C4520C0G3F101K200KA

C4520C0G3F101K200KA

数据手册.pdf
TDK(东电化) 被动器件

TDK  C4520C0G3F101K200KA  多层陶瓷电容器, 表面贴装, C系列, 100 pF, ± 10%, C0G / NP0, 3 kV, 1808 [4520 公制]

C 型 1808 高电压系列


欧时:
TDK C 系列 100pF 3kV dc C0G电介质 表面安装器件 多层陶瓷电容器 MLCC C4520C0G3F101K200KA, ±10%容差


得捷:
CAP CER 100PF 3KV C0G 1808


立创商城:
100pF ±10% 3kV


e络盟:
TDK  C4520C0G3F101K200KA  多层陶瓷电容器, 表面贴装, C系列, 100 pF, ± 10%, C0G / NP0, 3 kV, 1808 [4520 公制]


艾睿:
Cap Ceramic 100pF 3000V C0G 10% Pad SMD 1808 125°C T/R


安富利:
CAP 100PF 3000VDC C0G 10% SMD 1808


Chip1Stop:
Cap Ceramic 100pF 3000V C0G 10% SMD 1808 125C Plastic T/R


Verical:
Cap Ceramic 100pF 3000V C0G 10% Pad SMD 1808 125C T/R


Newark:
# TDK  C4520C0G3F101K200KA  SMD Multilayer Ceramic Capacitor, 1808 [4520 Metric], 100 pF, 3 kV, ± 10%, C0G / NP0, C Series


C4520C0G3F101K200KA中文资料参数规格
技术参数

额定电压DC 3.00 kV

电容 100 pF

容差 ±10 %

电介质特性 C0G/NP0

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 3 kV

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 4520

封装 1808

外形尺寸

长度 4.5 mm

高度 2 mm

封装公制 4520

封装 1808

物理参数

材质 C0G/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±30 ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

制造应用 for Automotive use., Commercial Grade, 通用, Please refer to Part No.

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

C4520C0G3F101K200KA引脚图与封装图

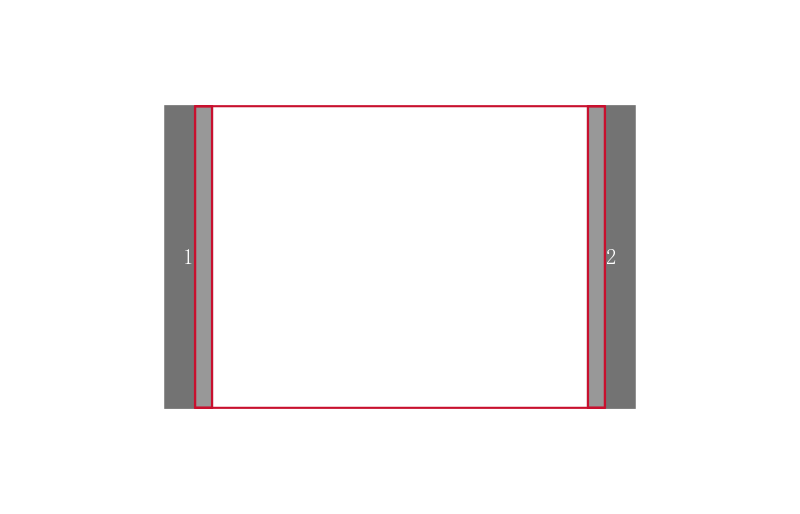

C4520C0G3F101K200KA引脚图

C4520C0G3F101K200KA引脚图

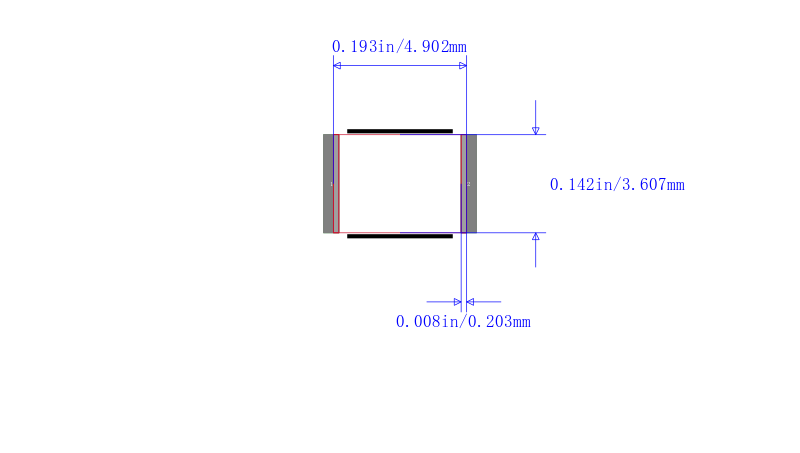

C4520C0G3F101K200KA封装图

C4520C0G3F101K200KA封装图

C4520C0G3F101K200KA封装焊盘图

C4520C0G3F101K200KA封装焊盘图

在线购买C4520C0G3F101K200KA
型号 制造商 描述 购买
C4520C0G3F101K200KA TDK 东电化 TDK  C4520C0G3F101K200KA  多层陶瓷电容器, 表面贴装, C系列, 100 pF, ± 10%, C0G / NP0, 3 kV, 1808 [4520 公制] 搜索库存
替代型号C4520C0G3F101K200KA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C4520C0G3F101K200KA

品牌： TDK 东电化

封装： 100pF 3kV 10per

当前型号

TDK  C4520C0G3F101K200KA  多层陶瓷电容器, 表面贴装, C系列, 100 pF, ± 10%, C0G / NP0, 3 kV, 1808 [4520 公制]

当前型号

型号： 1808J3K00101KCT

品牌： Syfer Technology

封装：

类似代替

Ceramic Capacitor, Multilayer, Ceramic, 3000V, 10% +Tol, 10% -Tol, C0G, 30ppm/Cel TC, 0.0001uF, Surface Mount, 1808, CHIP, ROHS COMPLIANT

C4520C0G3F101K200KA和1808J3K00101KCT的区别

型号： C1808C101KHGACTU

品牌： 基美

封装： 1808 100pF 3kV ±10%

功能相似

多层陶瓷电容器, 表面贴装, 100 pF, 3 kV, 1808 [4520 公制], ± 10%, C0G / NP0, C系列KEMET

C4520C0G3F101K200KA和C1808C101KHGACTU的区别

型号： CHV1808N3K0101KCT

品牌： Cal-Chip Electronics

封装：

功能相似

Ceramic Capacitor, Multilayer, Ceramic, 3000V, 10% +Tol, 10% -Tol, C0G, 30ppm/Cel TC, 0.0001uF, Surface Mount, 1808, CHIP

C4520C0G3F101K200KA和CHV1808N3K0101KCT的区别
