BAS16W-7-F

BAS16W-7-F

数据手册.pdf
Diodes(美台) 分立器件

二极管 - 通用，功率，开关 75V 200mW

Diode Standard 75V 150mA Surface Mount SOT-323


得捷:
DIODE GEN PURP 75V 150MA SOT323


立创商城:
75V 150mA 4ns


贸泽:
二极管 - 通用，功率，开关 75V 200mW


艾睿:
Rectifier Diode Small Signal Switching 75V 0.3A 4ns 3-Pin SOT-323 T/R


Allied Electronics:
Diode Switching 75V 0.15A 3Pin SOT323


安富利:
Diode Switching 75V 0.15A 3-Pin SOT-323 T/R


富昌:
BAS16W Series 150 mW 75 V 2 A Surface Mount Fast Switching Diode - SOT-323


Chip1Stop:
Diode Switching 75V 0.15A Automotive 3-Pin SOT-323 T/R


Verical:
Rectifier Diode Small Signal Switching 75V 0.3A 4ns 3-Pin SOT-323 T/R


Win Source:
DIODE GEN PURP 75V 150MA SOT323


BAS16W-7-F中文资料参数规格
技术参数

电容 2.00 pF

额定功率 200 mW

输出电流 ≤150 mA

正向电压 1.25 V

极性 Standard

反向恢复时间 4 ns

正向电流 300 mA

正向电压Max 1.25V @150mA

正向电流Max 300 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-323-3

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-323-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

BAS16W-7-F引脚图与封装图

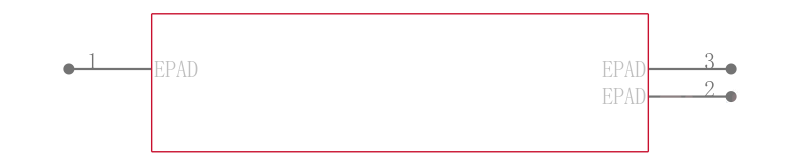

BAS16W-7-F引脚图

BAS16W-7-F引脚图

BAS16W-7-F封装图

BAS16W-7-F封装图

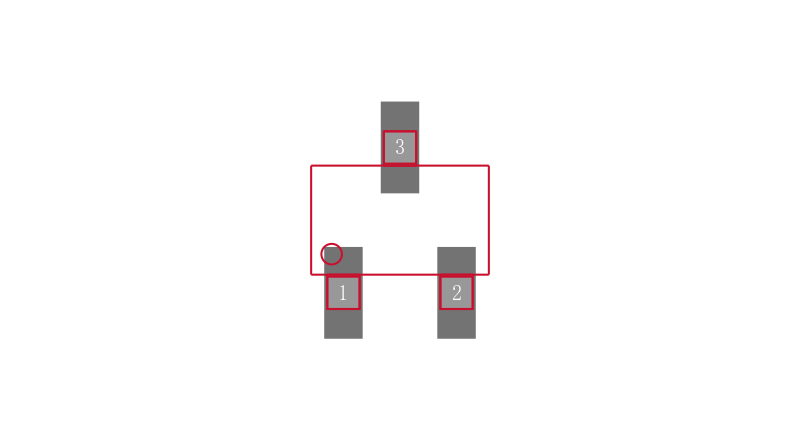

BAS16W-7-F封装焊盘图

BAS16W-7-F封装焊盘图

在线购买BAS16W-7-F
型号 制造商 描述 购买
BAS16W-7-F Diodes 美台 二极管 - 通用，功率，开关 75V 200mW 搜索库存
替代型号BAS16W-7-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： BAS16W-7-F

品牌： Diodes 美台

封装： SOT-323

当前型号

二极管 - 通用，功率，开关 75V 200mW

当前型号

型号： BAS16W-7

品牌： 美台

封装： SOT-323 200mW

类似代替

二极管 - 通用，功率，开关 75V 200mW

BAS16W-7-F和BAS16W-7的区别

型号： BAS16WT1G

品牌： 安森美

封装： SOT-323

功能相似

ON SEMICONDUCTOR  BAS16WT1G  二极管 小信号, 单, 75 V, 150 mA, 1.25 V, 6 ns, 500 mA

BAS16W-7-F和BAS16WT1G的区别

型号： BAS16WT1

品牌： 安森美

封装： SOT-323

功能相似

硅开关二极管 Silicon Switching Diode

BAS16W-7-F和BAS16WT1的区别
