BUL810

BUL810

数据手册.pdf

STMICROELECTRONICS  BUL810  单晶体管 双极, NPN, 450 V, 125 W, 15 A, 10 hFE

• Typical application 220V mains unless otherwise specified

• Integrated antisaturation and protection network

• According to tube impedance

   120V AC mains

   277V AC mains

   340V AC mains

   As PFC 220V AC mains

 Suffix D = Integrated free-wheeling diode

 ST preferred products in bold

 Devices in green to be used in pairs


得捷:
TRANS NPN 450V 15A TO247-3


贸泽:
Bipolar Transistors - BJT NPN Hi-Volt Fast Sw


e络盟:
单晶体管 双极, NPN, 450 V, 125 W, 15 A, 10 hFE


艾睿:
Trans GP BJT NPN 450V 15A 125000mW 3-Pin3+Tab TO-247 Tube


TME:
Transistor: bipolar, NPN; 450V; 15A; 125W; TO247


BUL810中文资料参数规格
技术参数

额定电压DC 450 V

额定电流 15.0 A

额定功率 125 W

针脚数 3

极性 NPN

耗散功率 125 W

击穿电压集电极-发射极 450 V

集电极最大允许电流 15A

最小电流放大倍数hFE 10 @5A, 5V

额定功率Max 125 W

直流电流增益hFE 10

工作温度Max 150 ℃

工作温度Min 65 ℃

耗散功率Max 125000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

BUL810引脚图与封装图

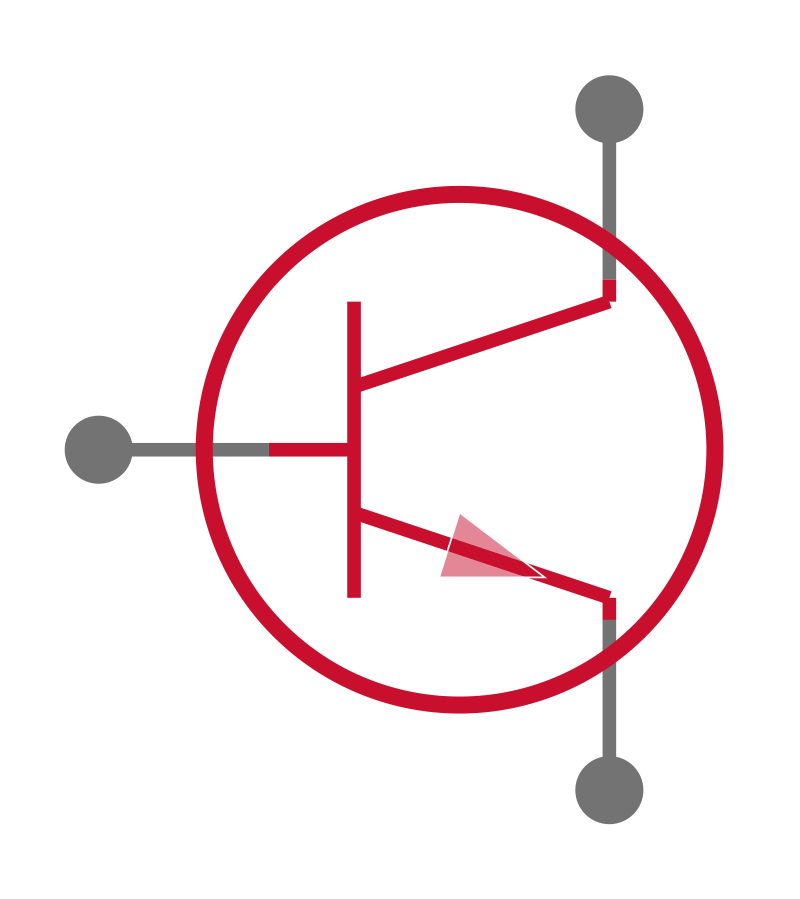

BUL810引脚图

BUL810引脚图

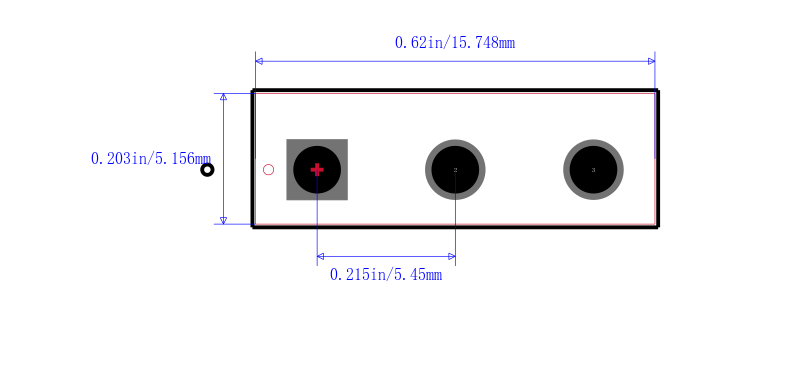

BUL810封装图

BUL810封装图

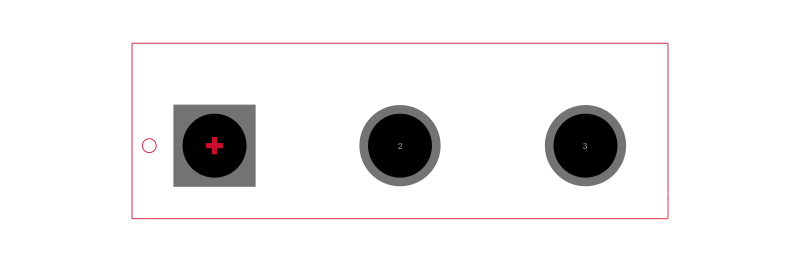

BUL810封装焊盘图

BUL810封装焊盘图

在线购买BUL810
型号 制造商 描述 购买
BUL810 ST Microelectronics 意法半导体 STMICROELECTRONICS  BUL810  单晶体管 双极, NPN, 450 V, 125 W, 15 A, 10 hFE 搜索库存
替代型号BUL810
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： BUL810

品牌： ST Microelectronics 意法半导体

封装： TO-218 NPN 450V 15A 125W

当前型号

STMICROELECTRONICS  BUL810  单晶体管 双极, NPN, 450 V, 125 W, 15 A, 10 hFE

当前型号

型号： BUV48A

品牌： 意法半导体

封装： TO-218 NPN 450V 15A 125W

类似代替

STMICROELECTRONICS  BUV48A  单晶体管 双极, NPN, 450 V, 125 W, 15 A, 8 hFE

BUL810和BUV48A的区别

型号： BDV65BG

品牌： 安森美

封装： TO-218 NPN 100V 10A 125000mW

功能相似

ON SEMICONDUCTOR  BDV65BG  单晶体管 双极, 达林顿, NPN, 100 V, 125 W, 10 A, 1000 hFE

BUL810和BDV65BG的区别
