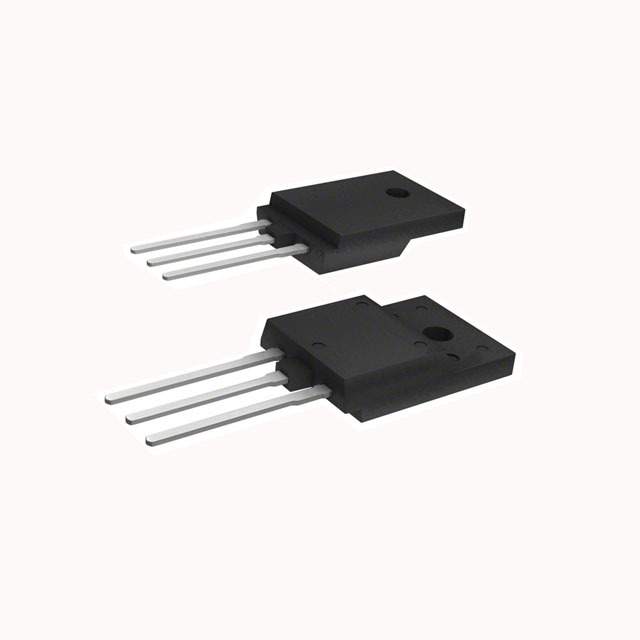

2SA1693
数据手册.pdf
Sanken Electric
三垦电气
分立器件
2SA1693中文资料参数规格
技术参数
极性 PNP
击穿电压集电极-发射极 80 V
集电极最大允许电流 6A
最小电流放大倍数hFE 50 @2A, 4V
额定功率Max 60 W
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 60000 mW
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-3-3
外形尺寸
封装 TO-3-3
物理参数
材质 Silicon
工作温度 150℃ TJ
其他
产品生命周期 Active
符合标准
RoHS标准
含铅标准 Lead Free
2SA1693引脚图与封装图
暂无图片
替代型号2SA1693
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SA1693 品牌： Sanken Electric 三垦电气 封装： TO3P PNP | 当前型号 | TO-3P PNP 80V 6A | 当前型号 |
| 型号： 2SA1907 品牌： 三垦电气 封装： TO PNP | 类似代替 | TO-3pF PNP 80V 10A | 2SA1693和2SA1907的区别 |
| 型号： 2SD864K 品牌： 瑞萨电子 封装： | 功能相似 | 3A, 120V, NPN, Si, POWER TRANSISTOR, TO-220AB | 2SA1693和2SD864K的区别 |
| 型号： MJH16006A 品牌： 摩托罗拉 封装： | 功能相似 | Trans GP BJT NPN 500V 8A 3Pin3+Tab SOT-93 | 2SA1693和MJH16006A的区别 |
