22-28-4180
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-4180中文资料参数规格
技术参数
触点数 18
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 18
易燃性等级 UL 94 V-0
针脚数 18
额定电流Max 4A/触头
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 45.72 mm
宽度 2.49 mm
高度 8.38 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-4180引脚图与封装图

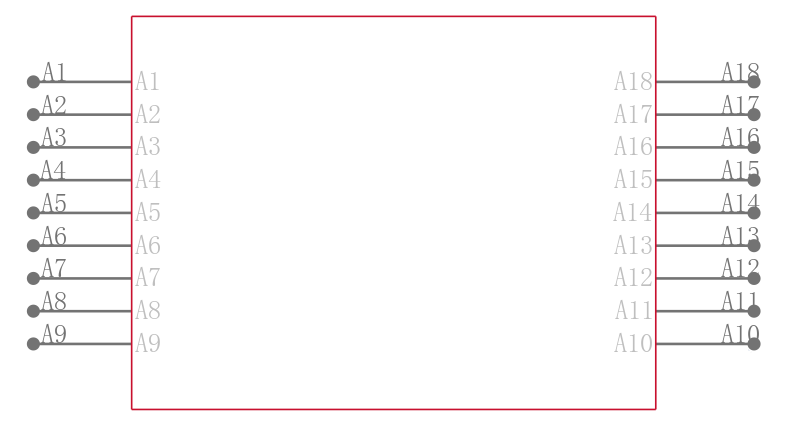

22-28-4180引脚图

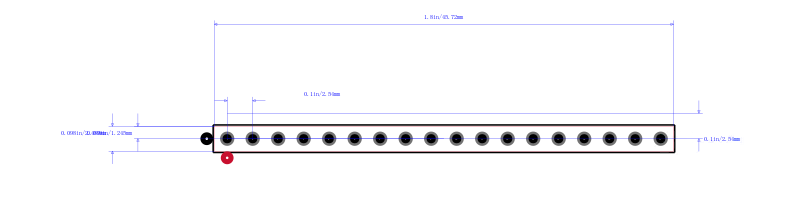

22-28-4180封装图
22-28-4180封装焊盘图
在线购买22-28-4180
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4180 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 搜索库存 |
替代型号22-28-4180
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4180 品牌： Molex 莫仕 封装： Male 18Position | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 当前型号 |
| 型号： 22-28-4182 品牌： 莫仕 封装： Male 18Position | 完全替代 | 集管和线壳 HEADER 18POS .100 VERT TIN | 22-28-4180和22-28-4182的区别 |
| 型号： 22-28-4181 品牌： 莫仕 封装： Male 18Position | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, Tin Sn Plating, Mating Pin Length 8.13mm .320 | 22-28-4180和22-28-4181的区别 |
| 型号： 22-28-4184 品牌： 莫仕 封装： Male 18Position | 类似代替 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 8.13mm .320 | 22-28-4180和22-28-4184的区别 |
