284514-7

TE Connectivity(泰科) 连接器与适配器

7 位置 3.5 mm 间距欧式接线端子

7 Position Terminal Block Header, Male Pins, Shrouded 4 Side 0.138" 3.50mm Vertical Through Hole

得捷:
TERM BLOCK HDR 7POS VERT 3.5MM

立创商城:
284514-7

Chip1Stop:
Conn Shrouded Header HDR 7 POS 3.5mm Solder ST Thru-Hole Carton

Powell:
Terminal Block Connectors

284514-7中文资料参数规格

技术参数

触点电镀 Tin

排数 1

易燃性等级 UL 94 V-0

针脚数 7

安装角度 180 °

带凸肩 Yes

封装参数

安装方式 Through Hole

封装 -

引脚间距 3.50 mm

外形尺寸

长度 26.5 mm

宽度 7.25 mm

高度 9.20 mm

封装 -

引脚间距 3.50 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 110℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

284514-7引脚图与封装图

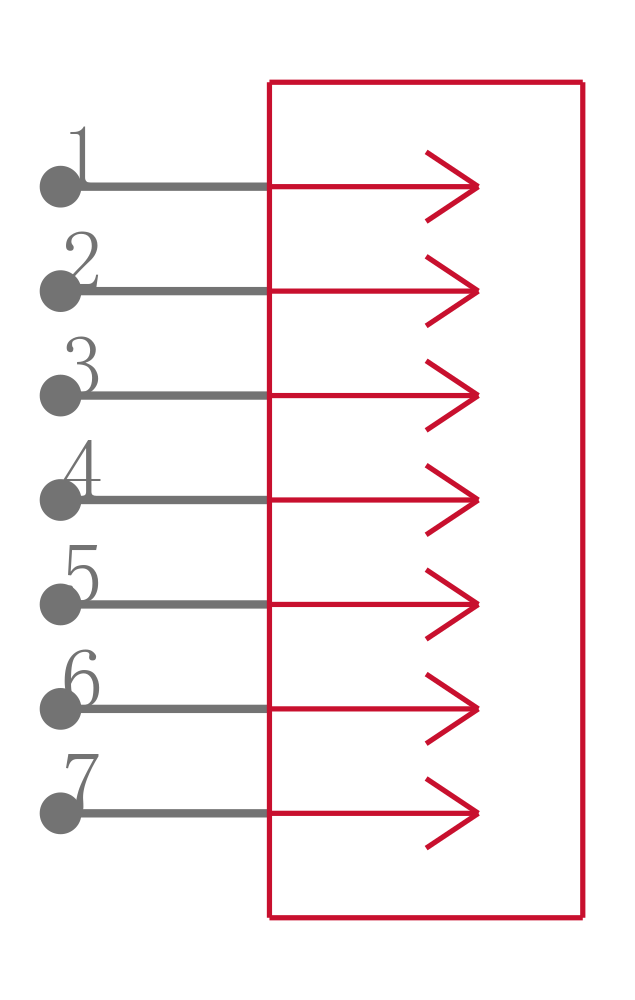

284514-7引脚图

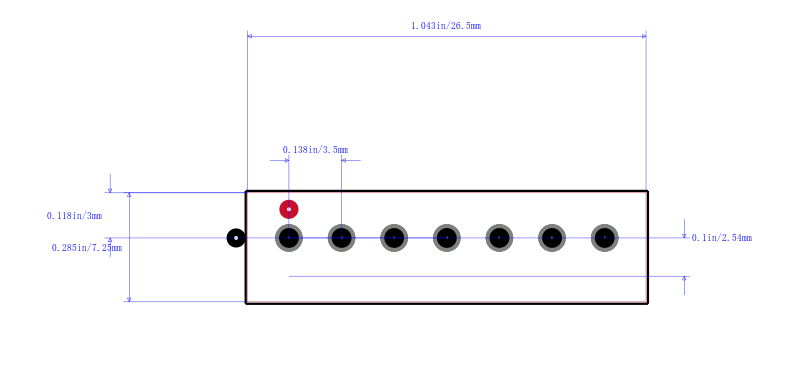

284514-7封装图

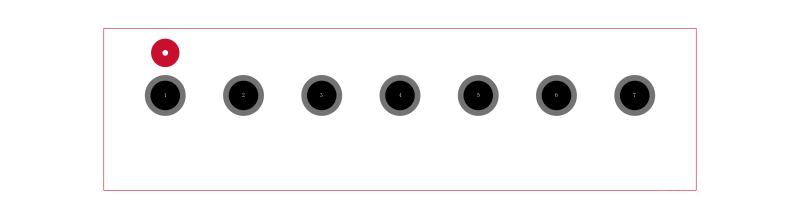

284514-7封装焊盘图
