2SC3632-AZ

Renesas Electronics 瑞萨电子分立器件

硅功率晶体管 SILICON POWER TRANSISTOR

DESCRIPTION

The 2SC3632-Z is designed for High Voltage Switching, especially in

Hybrid Integrated Circuits.

FEATURES

• High Voltage VCEO= 600 V

• High Speed tf< 0.5 μs

• Complement to 2SA1413-Z

艾睿:
Trans GP BJT NPN 600V 1A 3-Pin3+Tab MP-3

安富利:
Trans GP BJT NPN 600V 1A 3-Pin TO-252

Chip1Stop:
Trans GP BJT NPN 600V 1A 3-Pin3+Tab MP-3

Verical:
Trans GP BJT NPN 600V 1A 3-Pin3+Tab MP-3

Win Source:
SILICON POWER TRANSISTOR

2SC3632-AZ中文资料参数规格

技术参数

频率 30 MHz

耗散功率 2 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 MP-3

外形尺寸

封装 MP-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Unknown

符合标准

RoHS标准

含铅标准 Lead Free

2SC3632-AZ引脚图与封装图

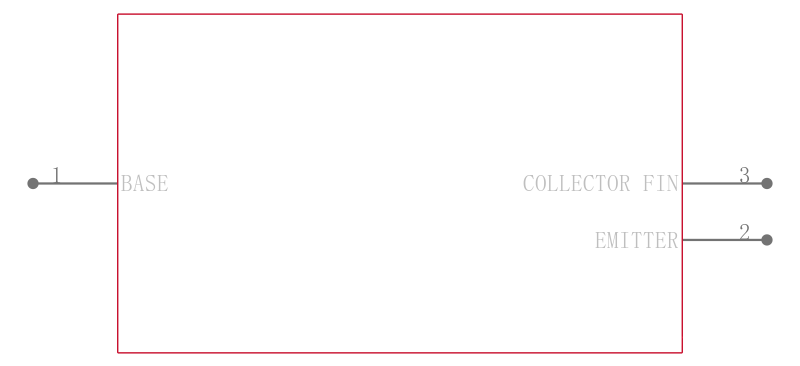

2SC3632-AZ引脚图

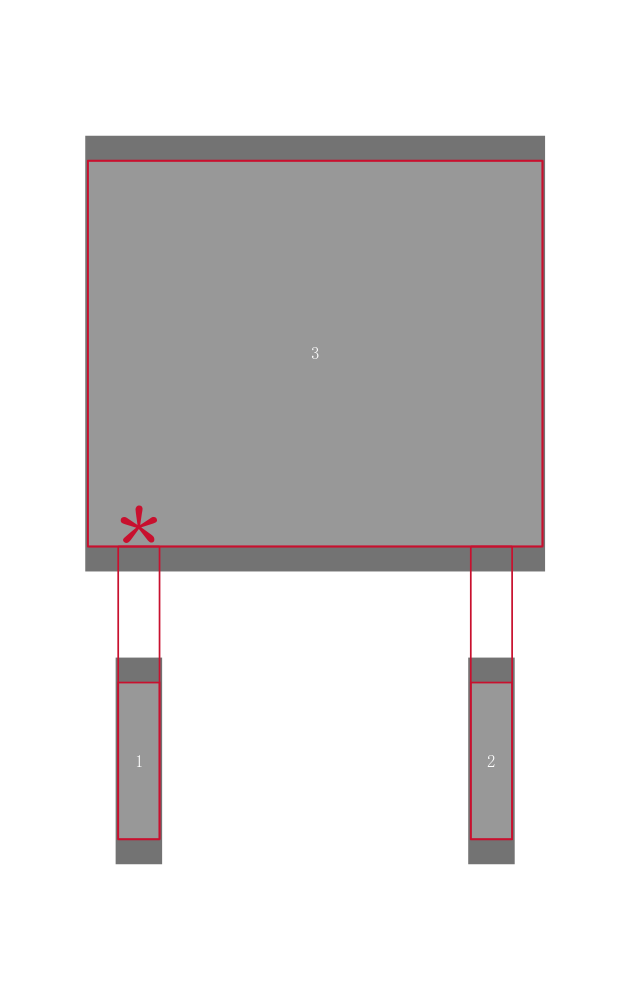

2SC3632-AZ封装图

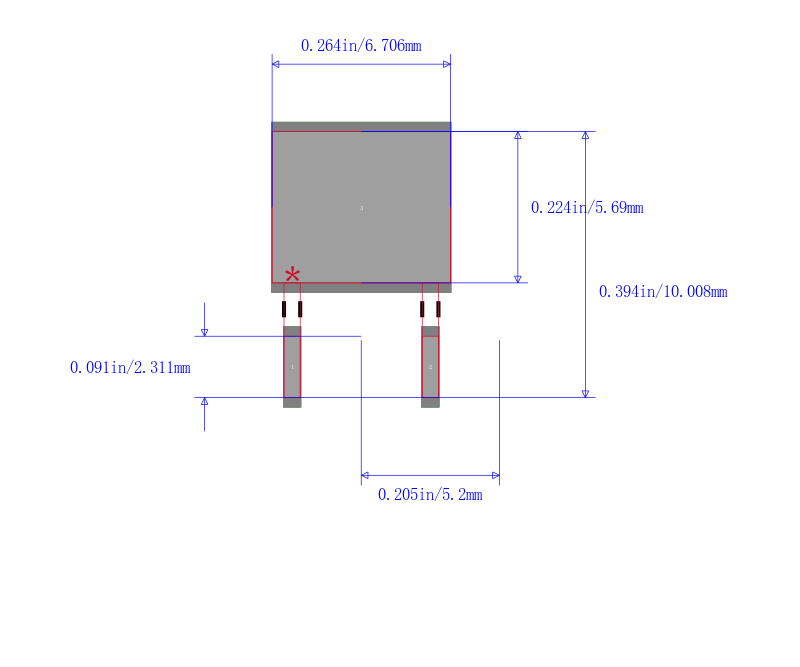

2SC3632-AZ封装焊盘图
