2SA1303
数据手册.pdf
Sanken Electric
三垦电气
分立器件
2SA1303中文资料参数规格
技术参数
极性 PNP
击穿电压集电极-发射极 150 V
集电极最大允许电流 14A
最小电流放大倍数hFE 50 @5A, 4V
额定功率Max 125 W
封装参数
安装方式 Through Hole
封装 TO-3-3
外形尺寸
封装 TO-3-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SA1303引脚图与封装图

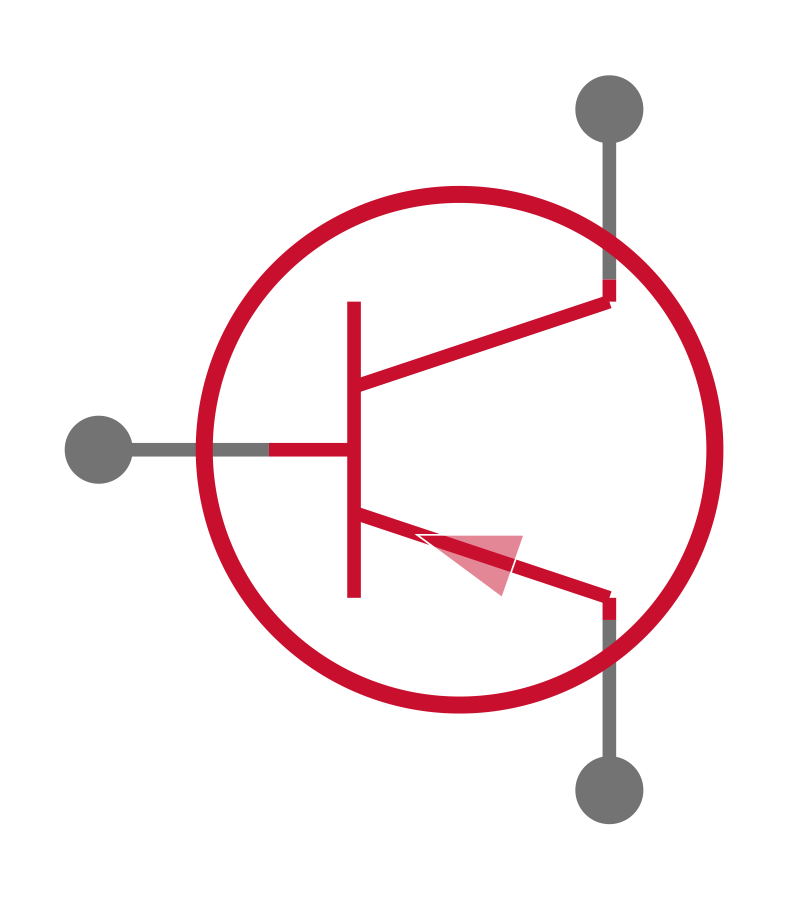

2SA1303引脚图
2SA1303封装图

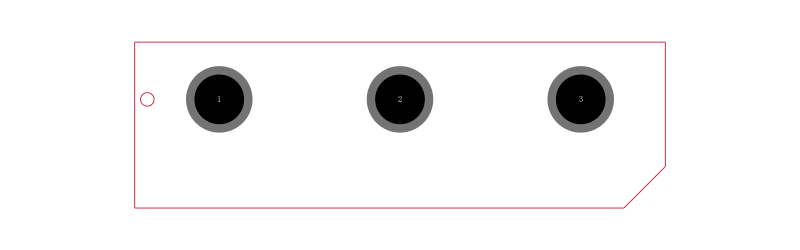

2SA1303封装焊盘图
替代型号2SA1303
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SA1303 品牌： Sanken Electric 三垦电气 封装： TO-3P-3 PNP | 当前型号 | TO-3P PNP 150V 14A | 当前型号 |
| 型号： 2SA1386 品牌： 三垦电气 封装： TO PNP 130W | 类似代替 | ALLEGRO SANKEN 2SA1386 单晶体管 双极, PNP, -160 V, 40 MHz, 130 W, -15 A, 50 hFE | 2SA1303和2SA1386的区别 |
| 型号： MJE4353 品牌： NTE Electronics 封装： TO-218 PNP | 功能相似 | NTE ELECTRONICS MJE4353 晶体管, PNP, 160V, 16A, TO-218-3 | 2SA1303和MJE4353的区别 |
| 型号： NTE2306 品牌： NTE Electronics 封装： | 功能相似 | TO-218 PNP 160V 16A | 2SA1303和NTE2306的区别 |
