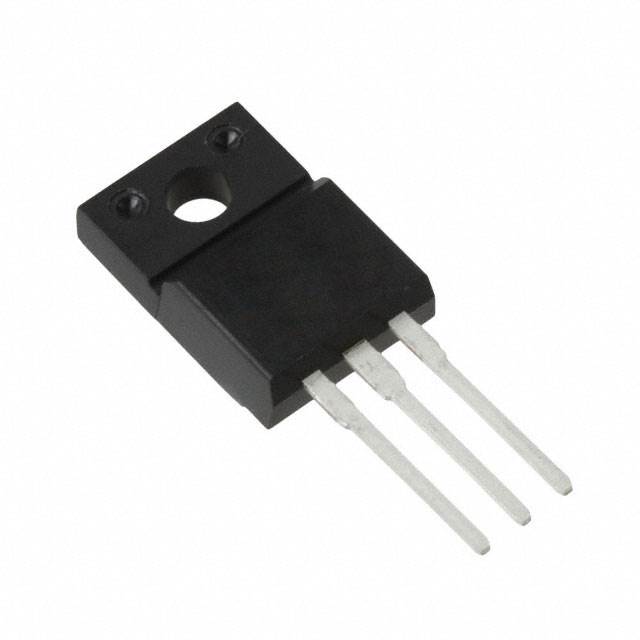

2SK3046
数据手册.pdfPanasonic(松下)
分立器件
2SK3046中文资料参数规格
技术参数
额定电压DC 500 V
额定电流 8.00 A
极性 N-CH
耗散功率 2W Ta, 40W Tc
漏源极电压Vds 500 V
连续漏极电流Ids 7.00 A
上升时间 70.0 ns
输入电容Ciss 1200pF @20VVds
额定功率Max 40 W
耗散功率Max 2W Ta, 40W Tc
封装参数
安装方式 Through Hole
封装 TO-220-3
外形尺寸
封装 TO-220-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Unknown
包装方式 Bulk
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
2SK3046引脚图与封装图
暂无图片
在线购买2SK3046
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2SK3046 | Panasonic 松下 | 硅N沟道功率的F- MOS FET Silicon N-Channel Power F-MOS FET | 搜索库存 |
替代型号2SK3046
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SK3046 品牌： Panasonic 松下 封装： TO-220D-A1 N-CH 500V 7A | 当前型号 | 硅N沟道功率的F- MOS FET Silicon N-Channel Power F-MOS FET | 当前型号 |
| 型号： IXTH36N50P 品牌： IXYS Semiconductor 封装： TO-247 N-Channel 500V 36A 5.5nF | 功能相似 | IXYS SEMICONDUCTOR IXTH36N50P 晶体管, MOSFET, 极性FET, N沟道, 36 A, 500 V, 170 mohm, 10 V, 5 V | 2SK3046和IXTH36N50P的区别 |
| 型号： FDA28N50F 品牌： 飞兆/仙童 封装： TO-3P-3 N-CH 500V 28A | 功能相似 | UniFET™ N 通道 MOSFET，Fairchild SemiconductorUniFET™ MOSFET 是 Fairchild Semiconductor 的高电压 MOSFET 系列。 它平面 MOSFET 中具有最小通态电阻，还提供卓越的切换性能和较高雪崩能量强度。 此外，内部栅极-源极 ESD 二极管让 UniFET-II™ MOSFET 可以耐受超过 2000V HBM 浪涌应力。 UniFET™ MOSFET 适用于开关电源转换器应用，如功率因数校正 PFC、平板显示屏 FPD 电视电源、ATX（先进技术扩展）和电子灯镇流器。### MOSFET 晶体管，Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。 | 2SK3046和FDA28N50F的区别 |
| 型号： IXFH30N50Q3 品牌： IXYS Semiconductor 封装： TO-247-3 N-CH 500V 30A | 功能相似 | N 通道功率 MOSFET，IXYS HiperFET™ Q3 系列HiperFET™ Power MOSFET 的 IXYS Q3 类极其适用于硬切换和谐振模式应用，可提供带有卓越强度的低栅极电荷。 该设备包含一个快速本质二极管且提供各种工业标准封装，包括隔离类型，带有额定值高达 1100V 和 70A。 典型应用包括直流－直流转换器、电池充电器、开关模式和谐振模式电源、直流斩波器、温度和照明控制。快速本质整流器二极管 低 RDS（接通）和 QG（栅极电荷） 低本质栅极电阻 工业标准封装 低封装电感 高功率密度 ### MOSFET 晶体管，IXYSIXYS 的一系列高级离散电源 MOSFET 设备 | 2SK3046和IXFH30N50Q3的区别 |
