292304-1

292304-1

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

AMP FROM TE CONNECTIVITY  292304-1  连接器, USB, USB B, USB 2.0, 插座, 4 路, 通孔安装, 直角型

B 型系列 USB

B 型系列印刷电路板安装 USB 连接器，可与异步和同步数据传输方法兼容。 这些印刷电路板安装 USB 连接器经过极化可以准确定向，可以即插即用和热插拔。 此系列的印刷电路板安装 USB 连接器包括表面和通孔安装，直角和垂直安装式样，标准和微型尺寸。 有关更多详细信息，请参见表格

**补充数据**

---

**RS 库存号** | **制造商部件号** | **描述** | **安装样式** | **外壳材料** | **面板地线**

718-7202 | 5788336-1 | B 系列插座，垂直 | 通孔安装 | 亮锡 | 否

718-7220 | 1-1734346-1 | B 系列插座，直角 | 表面安装 | 铜镀镍 | 否

718-7233 | 1734035-2 | 微型系列 B 插座，直角 | 表面安装 | 磷青铜镀镍 | 否

718-7236 | 1734517-1 | B 系列插座，垂直 | 表面安装 | 铜镀镍 | 是

529-8224 | 5787834-1 | B 系列插座，垂直 | 通孔，弯曲支脚 | 铜合金再镀亮锡 | 否

529-8218 | | B 系列插座，直角 | 通孔，弯曲支脚 | 铜合金再镀亮锡 | 否

795-2330 | 292304-2 | 系列 B 插座，直角，高温兼容 | 通孔，弯曲支脚 | 铜合金再镀亮锡 | 否

292304-1中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Gold, Gold over Nickel, Gold Flash, Gold Flash over Nickel

额定电压AC 30.0 V

额定电流 1 A

绝缘电阻 1000 MΩ

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 4

拔插次数 1500

额定电流Max 1A/触头

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 30 VAC

封装参数

安装方式 Through Hole

封装 插件

外形尺寸

长度 12.04 mm

宽度 15.71 mm

高度 11.5 mm

封装 插件

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 Communications & Networking, Signal, 工业, Industrial, 便携式器材, Portable Devices, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

292304-1引脚图与封装图
292304-1引脚图

292304-1引脚图

292304-1封装图

292304-1封装图

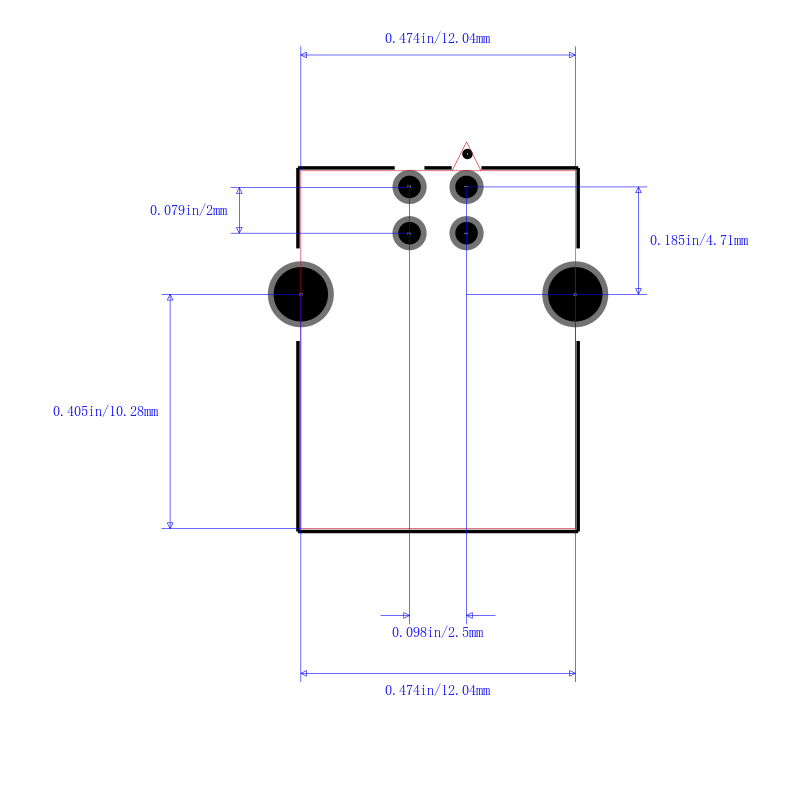

292304-1封装焊盘图

292304-1封装焊盘图
