2-1462037-3

2-1462037-3

数据手册.pdf
TE Connectivity(泰科) 继电器、I/O模块

IM 系列 2 A 双刀双掷 12 VDC 非闭锁 鸥翼型 表面贴装 信号 继电器

The IM series Signal Relay with low coil power consumption of 140mW standard, 100mW for high sensitive version, 50mW for ultra high sensitive version and 100mW for bistable version. It offers high dielectric and surge capability up to 2500Vrms between open contacts and 2500Vrms between coil and contacts.

.
Switching current 2/5A, switching power 60W/62.5VA and switching voltage 220VDC/AC
.
High mechanical shock resistance up to 50g functional
2-1462037-3中文资料参数规格
技术参数

触点电镀 Gold

额定电压DC 220 V

额定电压AC 250 V

绝缘电阻 >1000 MΩ

输入电压DC 12.0 V

触点类型 DPDT

接触电阻 50 mΩ

功耗 140 mW

触点额定电流 2 A

线圈电压 12 VDC

线圈电流 11.67 mA

线圈功率DC 140 mW

线圈电阻 1029 Ω

载流 2.00 A

额定电流Max 2 A

线圈电压DC 12 V

额定功率Max 60W, 62.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压DC Max 220 V

额定电压AC Max 250 V

接触电阻Max <50 mΩ

封装参数

安装方式 Surface Mount

引脚数 8

封装 DIP

外形尺寸

高度 5.65 mm

封装 DIP

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal Processing, Automation & Process Control, Medical, Industrial, Communications & Networking, Consumer Electronics, Test & Measurement, HVAC

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536410020

2-1462037-3引脚图与封装图

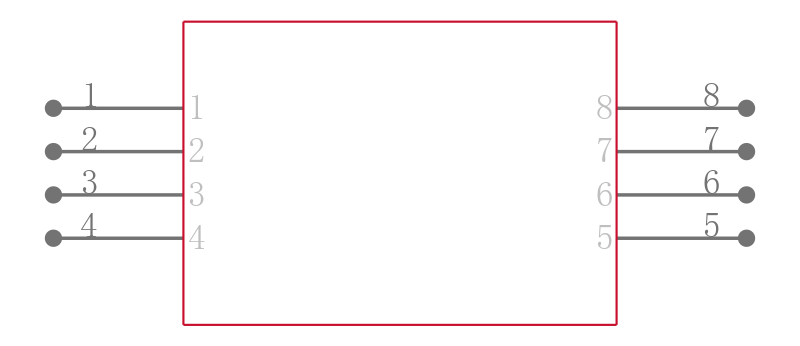

2-1462037-3引脚图

2-1462037-3引脚图

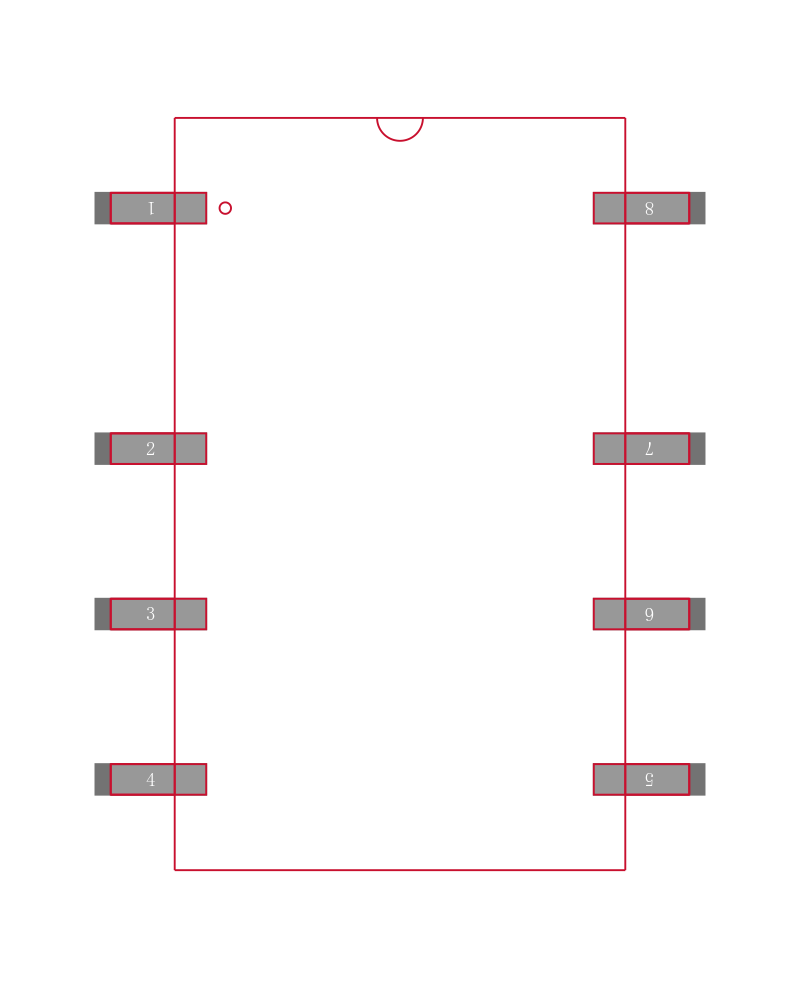

2-1462037-3封装图

2-1462037-3封装图

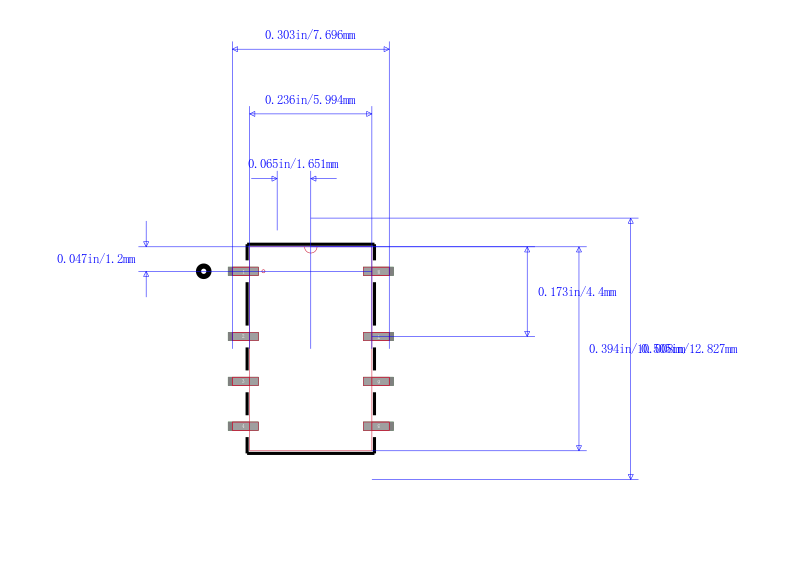

2-1462037-3封装焊盘图

2-1462037-3封装焊盘图
