2.54毫米（ .100 ）间距KK®头，分离式，立式， 9电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 9 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240

Connector Header position


得捷:
KK 100 HDR ASSY BKWY 09 CKT 30 S


贸泽:
集管和线壳 KK 100 Hdr Assy Bkwy Bkwy 09 Ckt 30 SGold


艾睿:
Conn Unshrouded Header HDR 9 POS 2.54mm Solder ST Thru-Hole KK® Bag


Chip1Stop:
Conn Unshrouded Header HDR 9 POS 2.54mm Solder ST Thru-Hole KK® Bag


Verical:
Conn Unshrouded Header HDR 9 POS 2.54mm Solder ST Top Entry Thru-Hole KK® Bag


Newark:
# MOLEX  22-28-4096  Header Connector,PCB Mount,RECEPT,9 Contacts,PIN,0.1 Pitch,PC TAIL Terminal


MASTER:
Conn Unshrouded Header HDR 9 POS 2.54mm Solder ST Thru-Hole KK® Bag


22-28-4096中文资料参数规格
技术参数

触点数 9

极性 Male

触点电镀 Gold

额定电流 4.00 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 9

针脚数 9

拔插次数 100

额定电流Max 4A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 500 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 22.86 mm

宽度 2.49 mm

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bag

制造应用 汽车，通用，医疗，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

22-28-4096引脚图与封装图

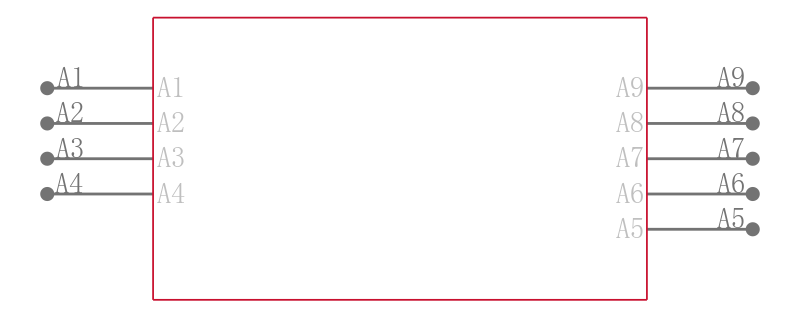

22-28-4096引脚图

22-28-4096引脚图

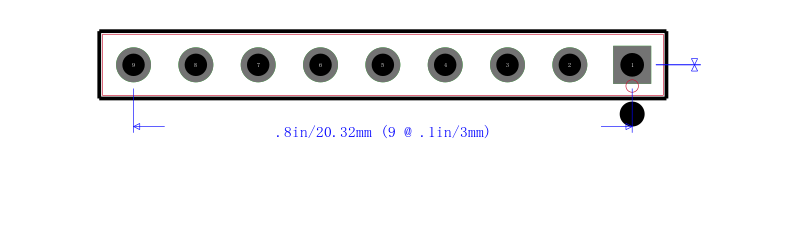

22-28-4096封装图

22-28-4096封装图

22-28-4096封装焊盘图

22-28-4096封装焊盘图

在线购买22-28-4096
型号 制造商 描述 购买
22-28-4096 Molex 莫仕 2.54毫米（ .100 ）间距KK®头，分离式，立式， 9电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 9 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240 搜索库存
