22-28-4083
数据手册.pdfMolex(莫仕)
连接器
22-28-4083中文资料参数规格
技术参数
触点数 8
极性 Male
触点电镀 Gold
额定电压DC 250 V
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 8
易燃性等级 UL 94 V-0
针脚数 8
额定电流Max 4A/触头
额定电压Max 500 V
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 20.32 mm
宽度 2.49 mm
高度 8.38 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 0℃ ~ 75℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
22-28-4083引脚图与封装图
22-28-4083引脚图
22-28-4083封装图

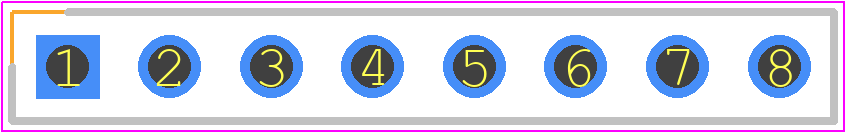

22-28-4083封装焊盘图
在线购买22-28-4083
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4083 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240 | 搜索库存 |
替代型号22-28-4083
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4083 品牌： Molex 莫仕 封装： 8Contact 2.54mm Male | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240 | 当前型号 |
| 型号： 22-28-4088 品牌： 莫仕 封装： Male 8Position | 完全替代 | Conn Unshrouded Header HDR 8POS 2.54mm Solder ST Thru-Hole KK® Bag | 22-28-4083和22-28-4088的区别 |
| 型号： 0022284080 品牌： 莫仕 封装： Male | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8回路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 22-28-4083和0022284080的区别 |
