22-28-5022
数据手册.pdfMolex(莫仕)
电子元器件分类
22-28-5022中文资料参数规格
技术参数
触点数 2
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 2
额定电流Max 4A/触头
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
外形尺寸
高度 9.78 mm
物理参数
外壳颜色 Black
触点材质 Brass
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
22-28-5022引脚图与封装图

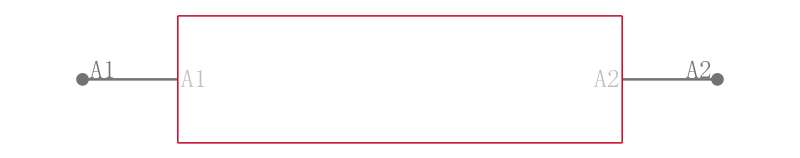

22-28-5022引脚图

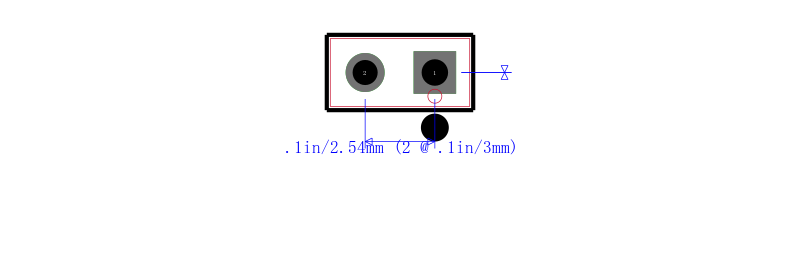

22-28-5022封装图

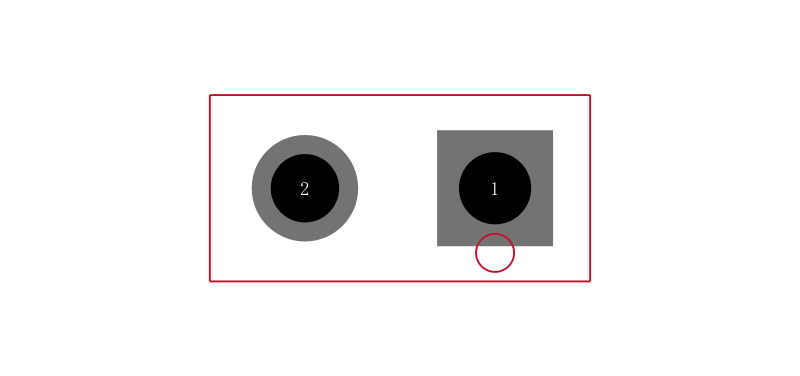

22-28-5022封装焊盘图
在线购买22-28-5022
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-5022 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 2回路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 2 Circuits, Tin Sn Plating, Mating Pin Length 7.49mm .295, with Kinked PC Tails | 搜索库存 |
替代型号22-28-5022
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-5022 品牌： Molex 莫仕 封装： | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 2回路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 2 Circuits, Tin Sn Plating, Mating Pin Length 7.49mm .295, with Kinked PC Tails | 当前型号 |
| 型号： 22-28-5020 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 2回路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 2 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240, with Kinked PC Tails | 22-28-5022和22-28-5020的区别 |
| 型号： 22-28-5027 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 2电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度8.13毫米（ 0.320 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 2 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 8.13mm .320, with Kinked PC Tails | 22-28-5022和22-28-5027的区别 |
