22-28-8034
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-8034中文资料参数规格
技术参数
触点数 3
极性 Male
触点电镀 Gold
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 3
针脚数 3
额定电流Max 4A/触头
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 7.62 mm
宽度 2.29 mm
高度 2.49 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Brass
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bag
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
22-28-8034引脚图与封装图

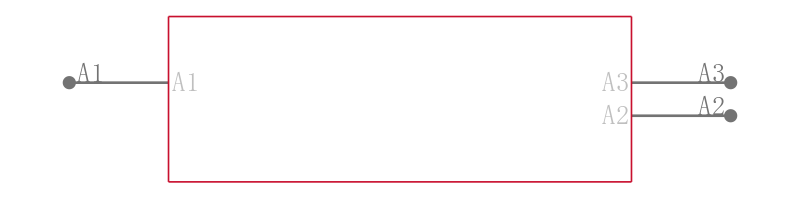

22-28-8034引脚图

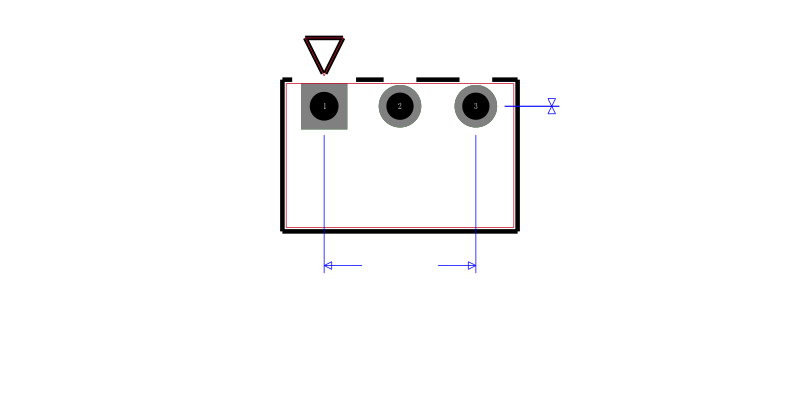

22-28-8034封装图

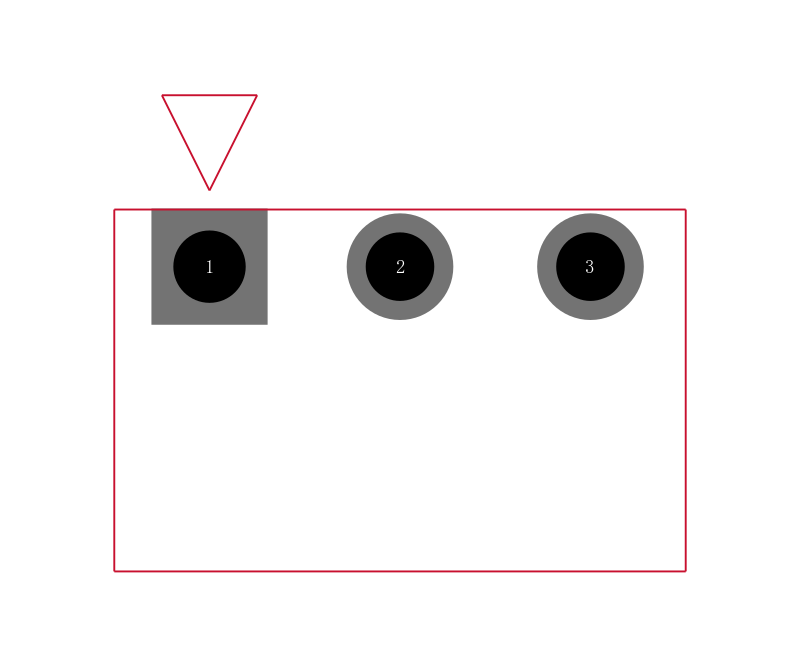

22-28-8034封装焊盘图
在线购买22-28-8034
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-8034 | Molex 莫仕 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角表面贴装兼容，3个电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244" | 搜索库存 |
替代型号22-28-8034
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-8034 品牌： Molex 莫仕 封装： Male 3Position | 当前型号 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角表面贴装兼容，3个电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244" | 当前型号 |
| 型号： 22-28-8032 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路3 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits | 22-28-8034和22-28-8032的区别 |
| 型号： 22-28-8030 品牌： 莫仕 封装： 3Contact 2.54mm Male | 功能相似 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路3 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits | 22-28-8034和22-28-8030的区别 |
