22-28-4205
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-4205中文资料参数规格
技术参数
触点数 20
极性 Male
触点电镀 Gold
额定电流 4 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 20
针脚数 20
额定电流Max 4A/触头
额定电压 250 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 50.8 mm
宽度 2.49 mm
高度 9.78 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Brass
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
22-28-4205引脚图与封装图

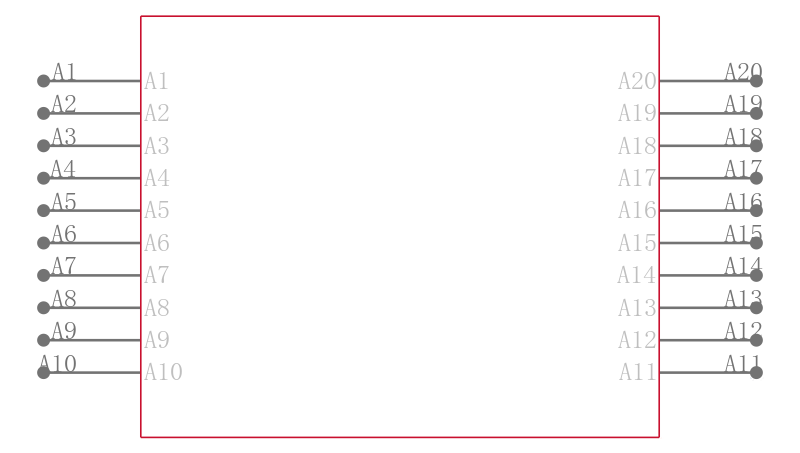

22-28-4205引脚图

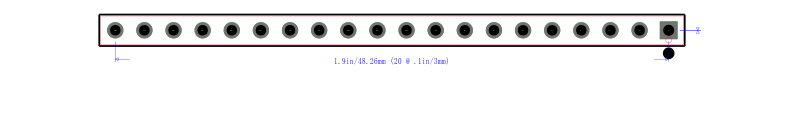

22-28-4205封装图
22-28-4205封装焊盘图
在线购买22-28-4205
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4205 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 20电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 20 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295 | 搜索库存 |
替代型号22-28-4205
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4205 品牌： Molex 莫仕 封装： Male 20Contact 20Position | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 20电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 20 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295 | 当前型号 |
| 型号： 22-28-4208 品牌： 莫仕 封装： | 完全替代 | 集管和线壳 HEADER 20POS .100 VERT GOLD | 22-28-4205和22-28-4208的区别 |
| 型号： TSW-120-23-S-S 品牌： 申泰电子 封装： Male 20Position | 类似代替 | Conn Unshrouded Header HDR 20POS 2.54mm Solder ST Thru-Hole | 22-28-4205和TSW-120-23-S-S的区别 |
| 型号： TSW-120-07-G-S 品牌： 申泰电子 封装： Male 20Contact 20Position | 功能相似 | SAMTEC TSW-120-07-G-S. 板至板连接器, 针座, 20路, 1排 | 22-28-4205和TSW-120-07-G-S的区别 |
