22-28-8033
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-8033中文资料参数规格
技术参数
触点数 3
极性 Male
触点电镀 Gold
额定电压DC 250 V
额定电流 4 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 3
易燃性等级 UL 94 V-0
针脚数 3
额定电压 250 V
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 7.62 mm
宽度 2.29 mm
高度 2.49 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
22-28-8033引脚图与封装图

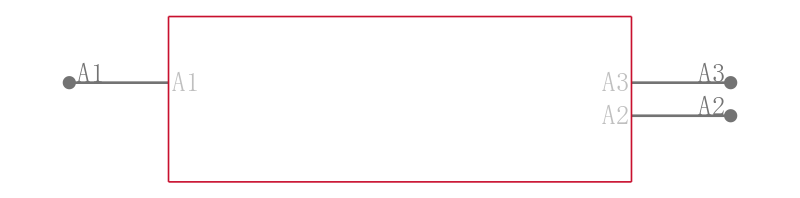

22-28-8033引脚图

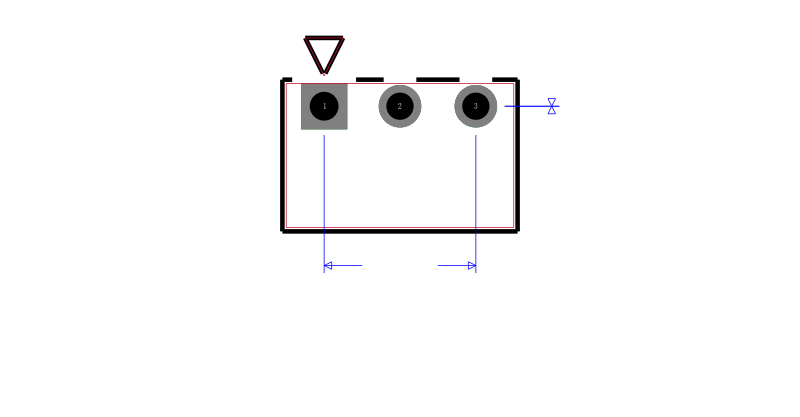

22-28-8033封装图

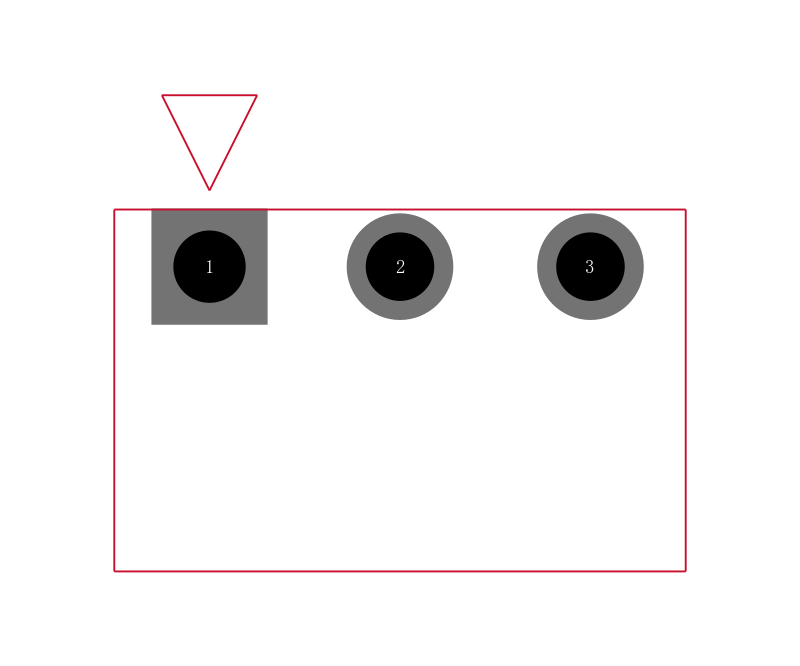

22-28-8033封装焊盘图
